Deckeneinbaulift HEXM Ultraflat SE

Mit diesem Lift ist nicht mehr die Einbauhöhe des Liftes, sondern die Höhe des Projektors entscheidend (da die meisten Projektoren ja höher sind).

100% persönliche Beratung

Fragen zu Produkten

Velimir Kolar

"Ich unterstütze Sie gerne bei Fragen!"

089 - 95 42 96 330

Besuchen Sie uns
Termin vereinbaren

Schreiben Sie uns
E-Mail Anfrage

Dieser Deckeneinbaulift ist eine gemeinsame Entwicklung von Heimkinoraum mit dem Hersteller. Alle bisherigen Lifte krankten an zu hohen Einbauhöhen. Mit diesem Lift ist nicht mehr die Einbauhöhe des Liftes, sondern die Höhe des Projektors entscheidend (da die meisten Projektoren ja höher sind). So lassen sich mit diesem Projektor Lift geringe Abhängehöhen von Trockenbau in Räumen realisieren.

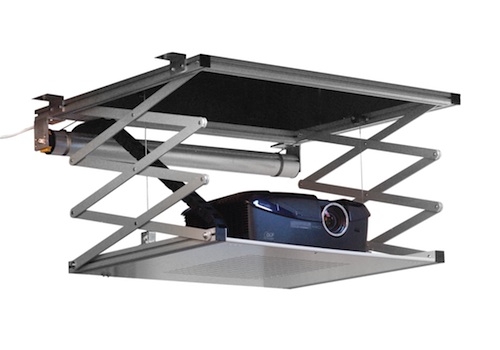

Beamerlift_Foto

Technische Daten:
Motorischer Deckenlift mit Montagematerial
Projetor wird in den Lift gestellt - einfachere Wartung und Montage
90 W Rohrmotor - 220 V Schukostecker
Scherensystem mit Seilführung mittig
Ausfahrbar von 0 bis 90 cm Hub via Scherergelenksystem
Start- und Stopppunkt individuell einstellbar
Fernbedienung mit Funkhandsender im Lieferumfang
Kettenführungssystem für Strom- und Videokabel Beamer
Aussenmaß oben Tiefe 70,2 cm - Breite 80,6 cm - Motorbreite 83,5 cm
Höhe incl. Motor 13 cm (wir empfehlen 1 cm Sicherheit) also 14 cm
Stellfläche für Projektor (ohne Kette) 64,5 Breite - 60 cm Tiefe
Stellfläche für Projektor (mit Kette) 57 cm Breite - 60 cm Teife
Bodenplatte 64,5 cm Breite - 60 cm Tiefe
Aluminiumträger 3 cm Breite
Kettenbreite für Kabelführung 4 cm

lift_oben_1
Sicht von oben in den Lift, wo der Projektor steht.

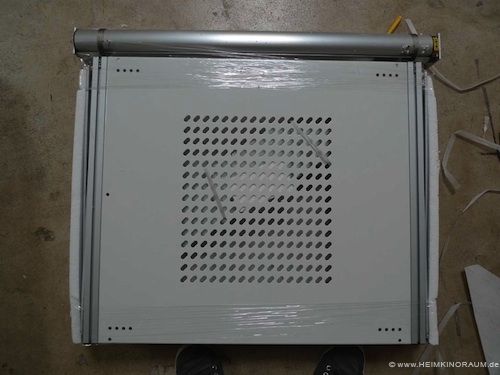

lift_unten
Lift von unten - Platte an die dann eine Abdeckung vom Trockenbauer angebracht werden kann.

Hier ein kurzer Bericht über den Einbau in unserer Ausstellung und einige Fotos:

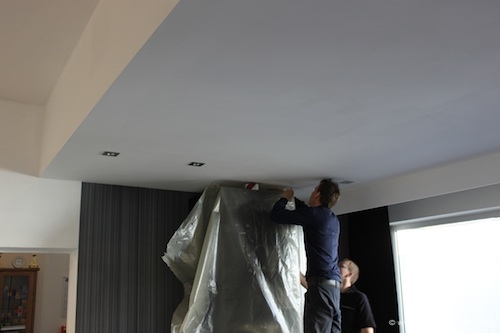

Umbau_2012_13

Endlich ist der für uns gebaute Deckenlift eingetroffen. Besonderheit. Der Deckenlift hat eine Einbauhöhe von 14 cm (mit 1 cm Sicherheit) und dabei eine Stellfläche (für einen Beamer - der wird also gestellt und nicht gehängt) von 60 cm Tiefe auf 57 cm Breite. Das bedeutet, dass dieser Lift in fast jede abgehängte Decke passt und dabei fast jeder Beamer hineingestellt werden kann. Zudem befindet sich der starke Antriebsmotor hinter dem Projektor und reduziert somit die Einbauhöhe auf 14 cm. Da die meisten Beamer höher sind, ist also nicht mehr die Höhe des Deckenliftes sondern die Höhe des einzubauenden Projektor entscheidend ;-).

Umbau_2012_14

Da in unserem Fall die Decke sehr viel weiter abgehängt ist, befestigen wir den Liftmechanismus an der Decke selbst. Dadurch reduzieren wir Spaltmaße und Verwindungen zur eigentlichen Decke. Bei niedrig abgehängten Decken wird der Lift an der Rohbaudecke befestigt. (Ausschnitt der Decke 64 cm Breite und 63 cm Tiefe - der Lift selbst hat größere Aussenmaße - 81 cm Breite und 70,5 cm Tiefe incl. Motor).

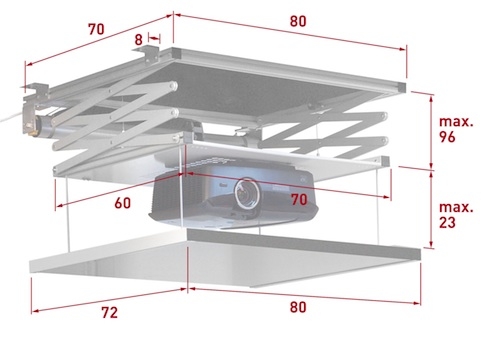

Beamerlift_mit_Abmessungen

Bei nachträglichem Einbau, bzw. niedrigen Einbauhöhen, muss der Deckenausschnitt größer sein (mindestens 84 cm Breite und 71 cm Tiefe). Die Abschlussplatte wird dann dieser Größe vom Trockenbauer oder Schreiner angepasst.

Die Steuerung des Liftes ist so exakt, so das sichergestellt ist, dass der Lift immer an der selben Stelle hält.

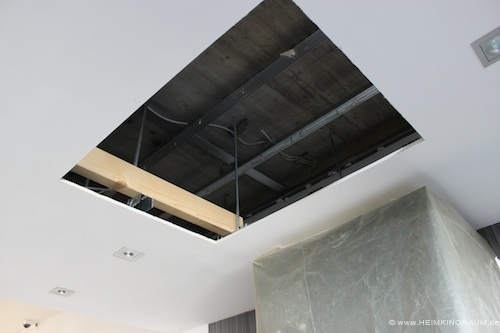

Umbau_2012_15

Trotzdem sei darauf hingewiesen, dass sich der Projektor im Lift bewegt. Aus unserer Erfahrung sind also Beamer mit manuellem LensShift für solche Installationen problematisch, weil durch das Anfahren und Bremsen der LensShift verstellt wird. Einige Projektoren (z.B. der Panasonic 5000) gehen deshalb gar nicht. Soll man in die Trockenbauabhängung nicht reinschauen wollen, empfiehlt sich den Lift in ein größeres Holzgehäuse einzubauen, welches sich in Deckenfarbe streichen läßt.

Heimkinotage2012_UltraflachBeamerlift

Im eingefahrenen Zustand ist der Beamer dann nicht mehr zu sehen. Ausgefahren sieht man dann halt die Scherengelenke.

Heimkinotage2012_DNPSupernova

Der Lift ist inzwischen eingebaut und kann jederzeit im Betrieb besichtigt werden. Gerne bauen wir diesen Lift für Sie ein. Sollten Sie den Lift selbst montieren wollen, unterstützen wir Sie gerne bei der Planung und Ausführung.

Dieses Produkt ist in folgenden Varianten verfügbar:

Deckeneinbaulift HEXM Ultraflat SE - 13 cm Tiefe 1.599,00 €

Auch interessant

Die Bewertungen werden vor ihrer Veröffentlichung nicht auf ihre Echtheit überprüft. Sie können daher auch von Verbrauchern stammen, die die bewerteten Produkte tatsächlich gar nicht erworben/genutzt haben.

Kommentare

Lift geeignet für Panasonic PT-AE6000E?
Von Joachim am 20. Januar 2022

Guten Morgen liebes Heimkinoraum-Team,
Sie schreiben in der Projektpräsentation, dass Projektoren mit Lens-Shift nicht für den Lift geeignet sind. Gilt dies auch für den Panasonic PT-AE6000E, d.h. wäre der Lift für diesen Projektor nicht geeignet?
Viele Grüße, Joachim Mewis
