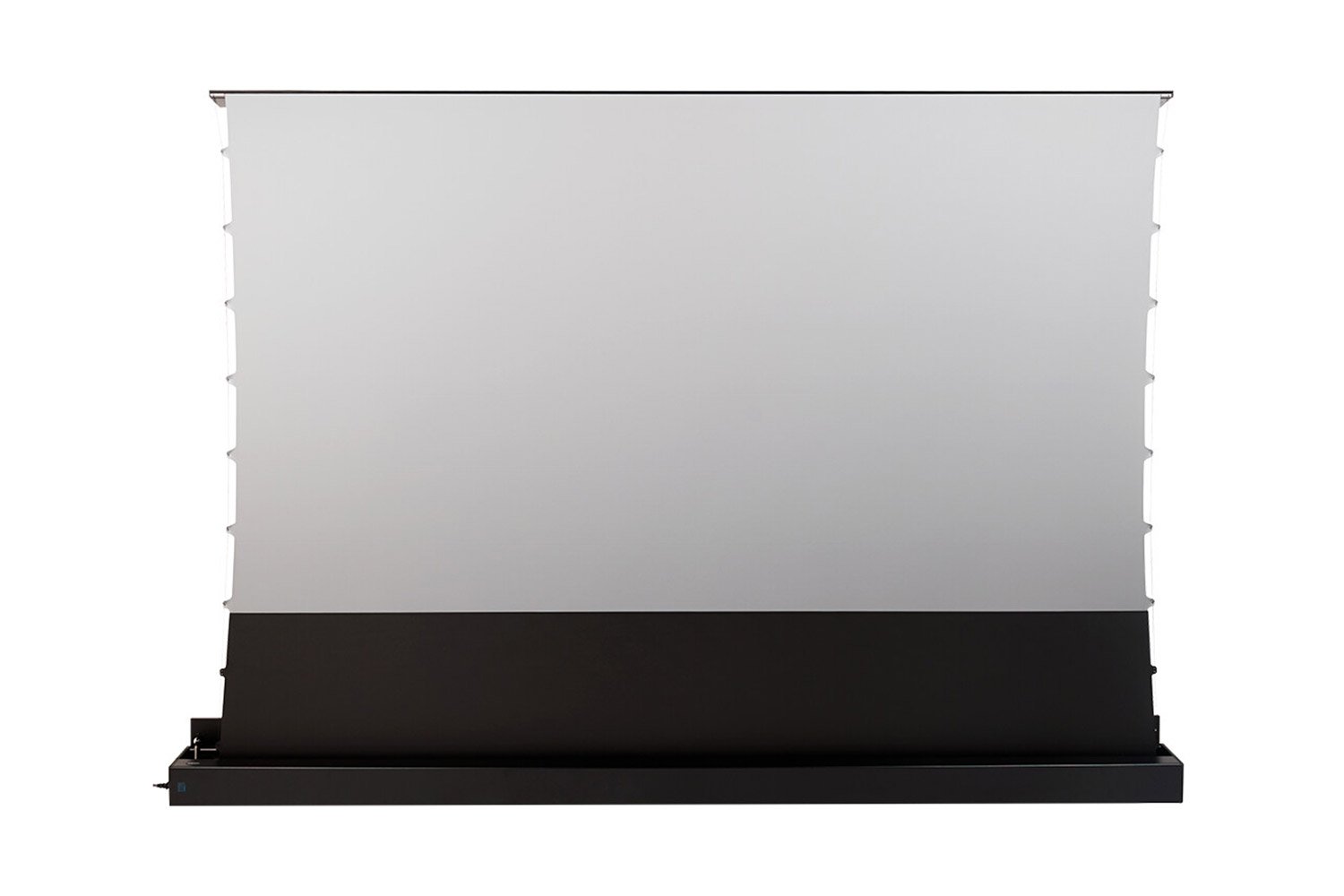

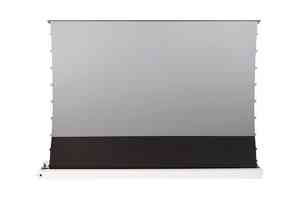

celexon CLR HomeCinema Plus UST V2.0 Bodenleinwand

Bodenschere statt Wandmontage

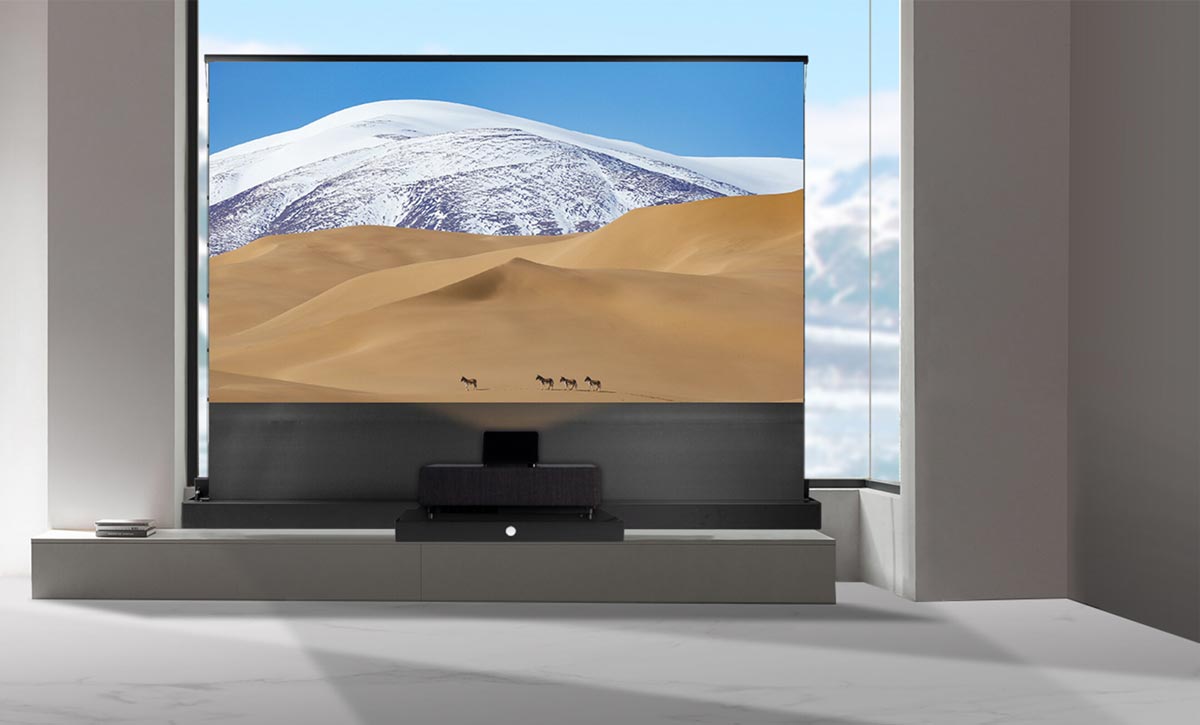

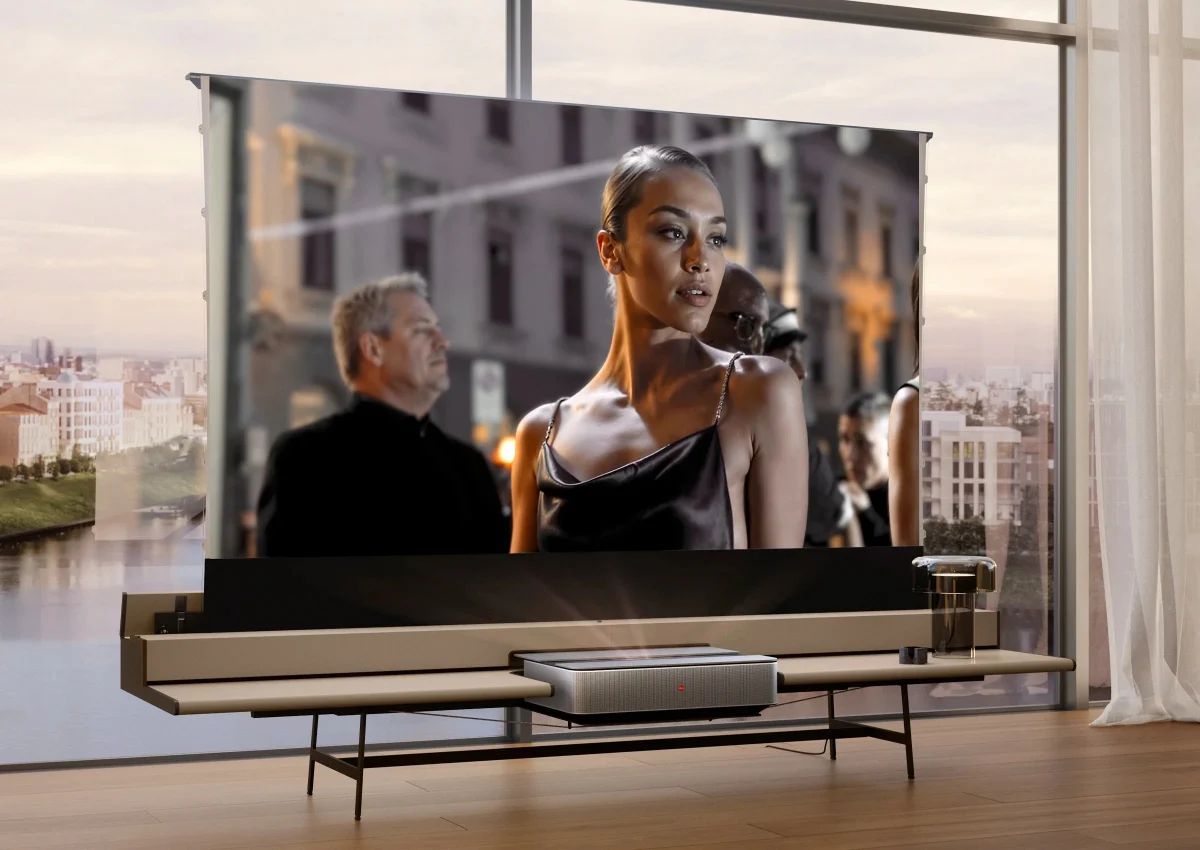

Auf Knopfdruck öffnet sich die Klappe, und eine Scherenmechanik schiebt das Tuch nach oben, bis es gespannt vor der Wand steht. Nach dem Film fährt es wieder ein, und das Gehäuse schließt bündig. An Decke und Wand hängt keine Leinwand dauerhaft.

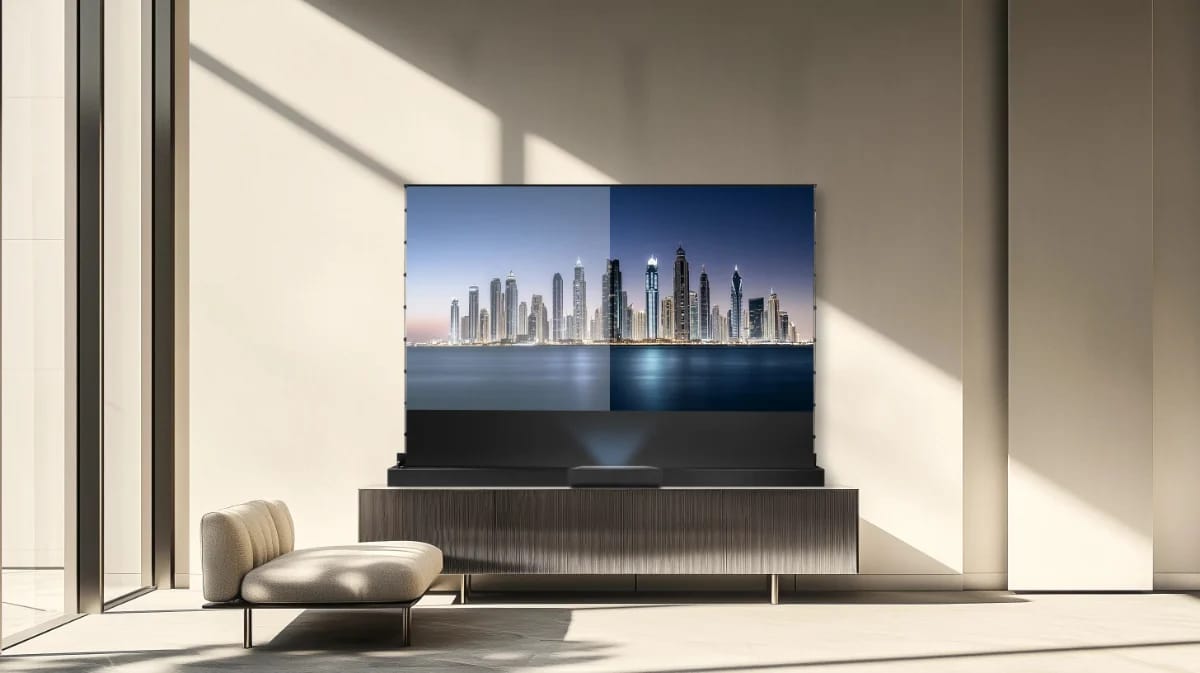

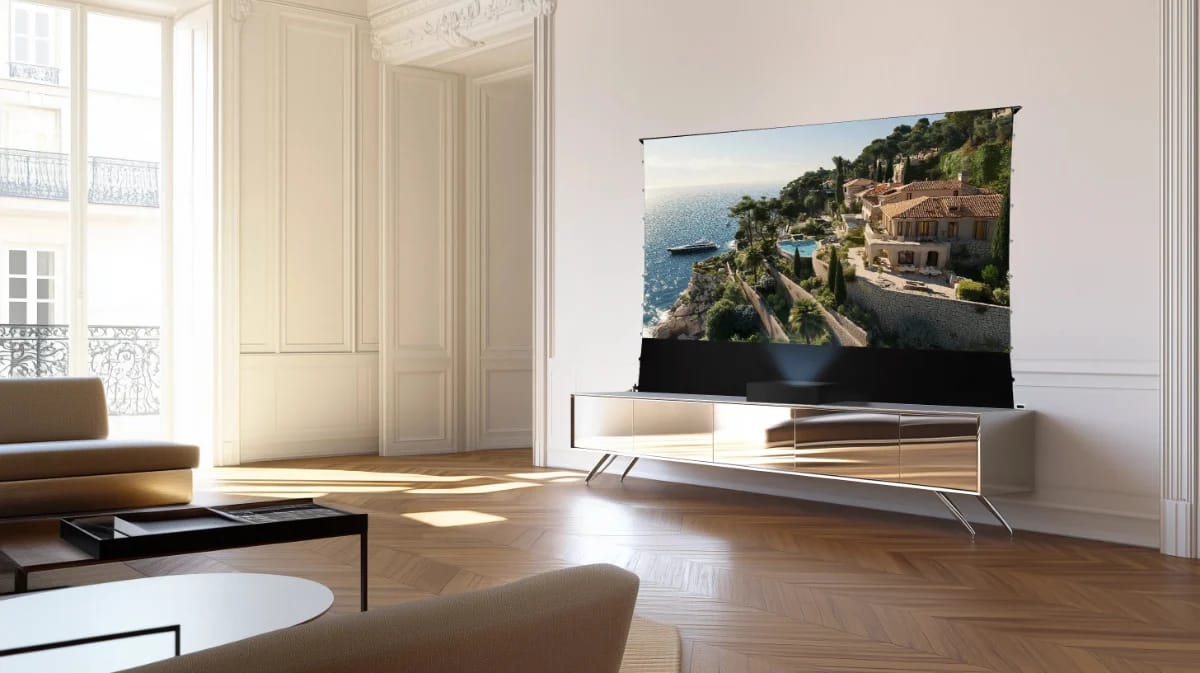

Wo die Leinwand Platz findet

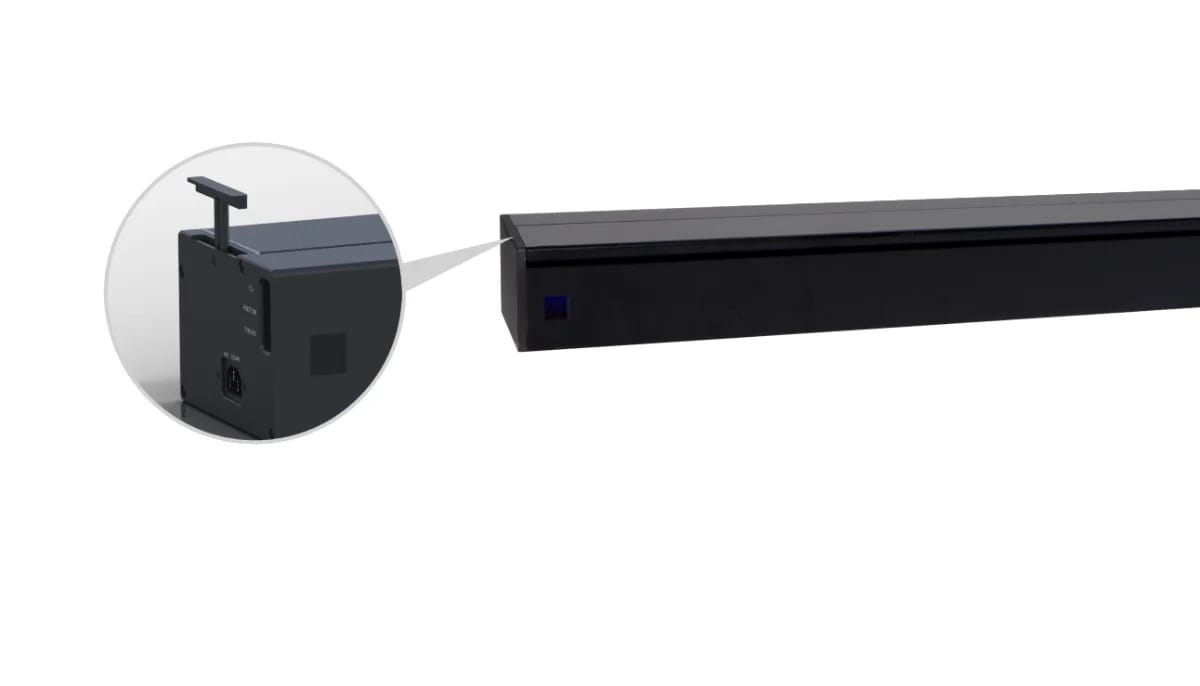

Das Gehäuse steht auf dem Boden, auf oder hinter einem Sideboard, im Lowboard oder an der Wand. Mit den unsichtbaren Tragegriffen setzen Sie es von oben ins Möbel und heben es wieder heraus, etwa um Kabel zu verlegen. Seitliche Steuereinheiten und Stromanschluss stehen nicht über.

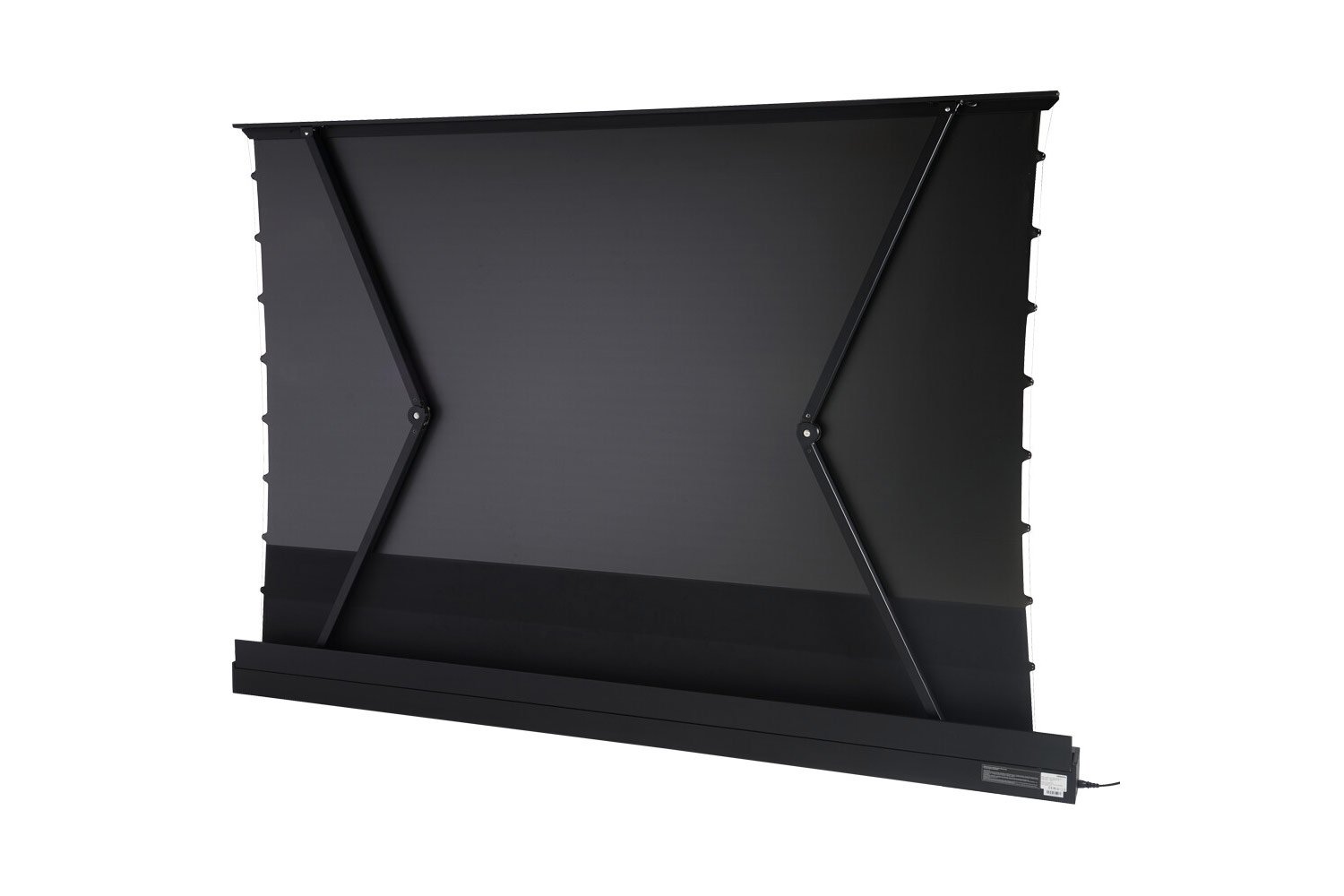

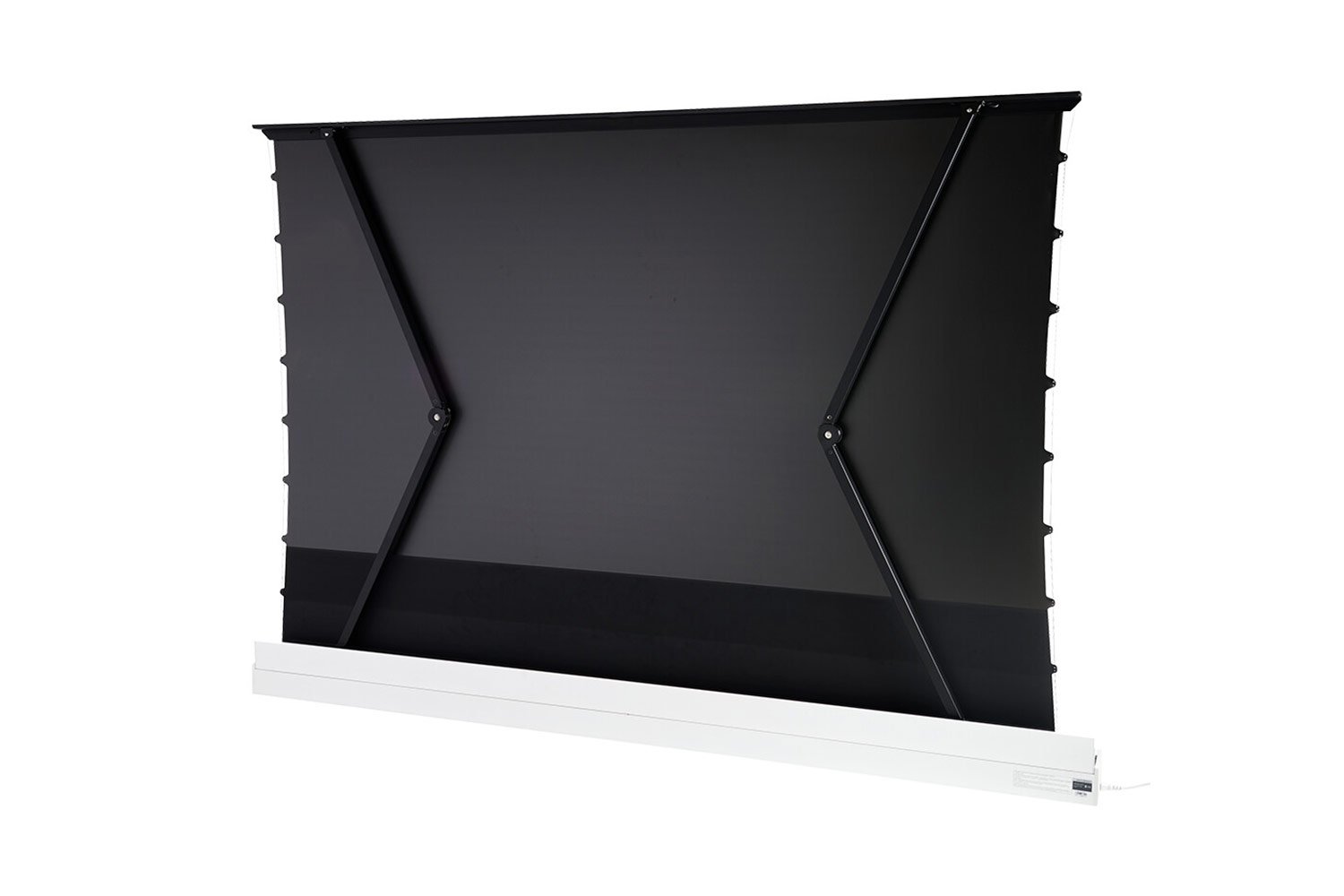

Scherenmechanik

Ein Rohrmotor treibt das Tuch an, die Schere schiebt es nach oben. Ihre Gelenke sind aus Aluminium-Druckguss, die Mechanik ist auf mehrere tausend Auf- und Ab-Zyklen getestet.

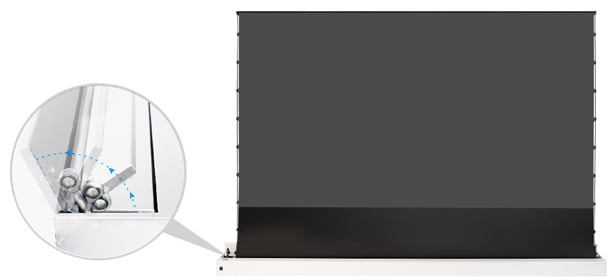

Klappe mit eigenem Motor

Ein separater Motor öffnet die Klappe, die das eingefahrene Tuch abdeckt und schützt. Sie wird über ein Federgelenk bewegt, das ein Einklemmen beim Schließen verhindern soll. Halten Sie trotzdem Finger fern, stellen Sie nichts auf die Klappe und halten Sie den Bereich über dem Gehäuse frei.

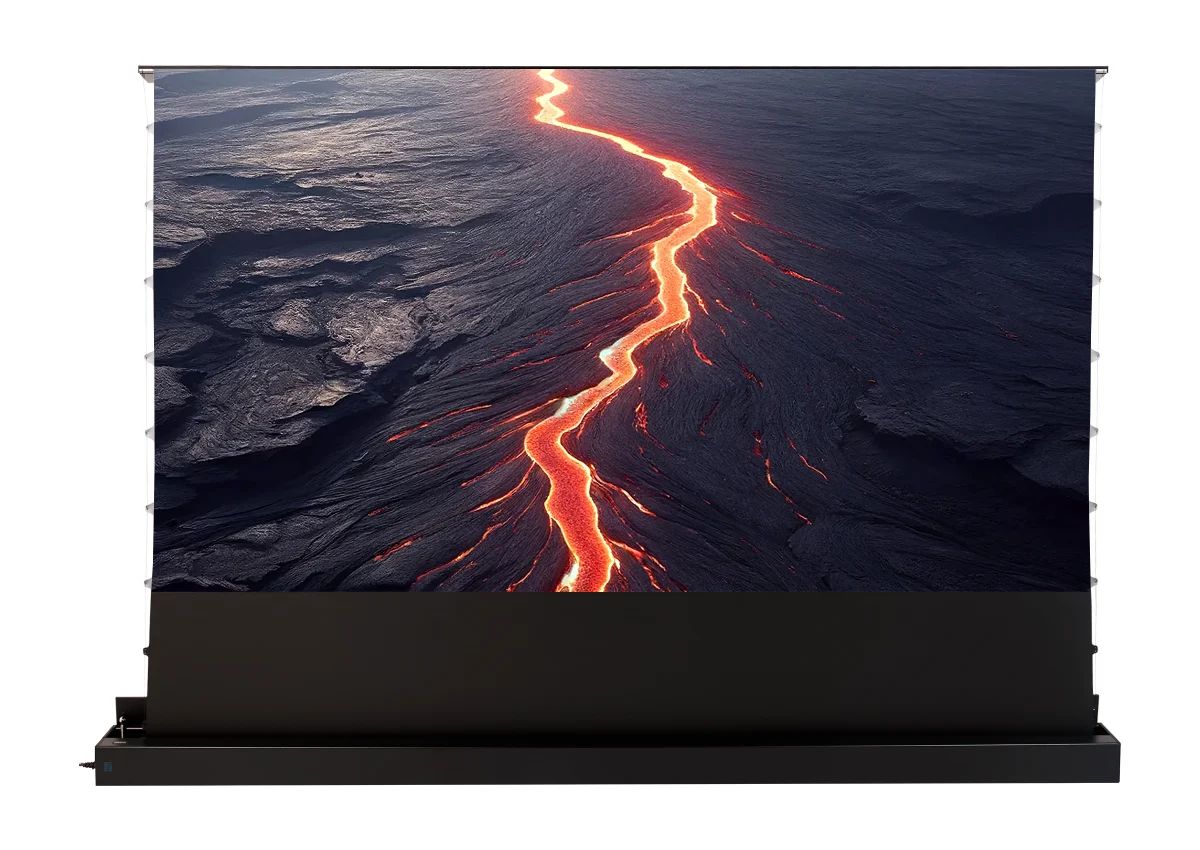

Plane Bildfläche

Ein Seilspannsystem mit konkav geschnittenen seitlichen Spannlaschen verteilt die Spannung über die ganze Fläche, damit das Tuch plan bleibt und sich die Ecken nicht einrollen.

Funk oder Infrarot

Beide Fernbedienungen haben dieselben Tasten: Auf, Stopp und Ab sowie Feintasten für kleine Schritte. Die Funk-Fernbedienung ist ab Werk mit der Leinwand gekoppelt und steuert sie auch durch Wände, zum Beispiel aus einem anderen Raum. Die Infrarot-Fernbedienung braucht Sichtverbindung zum Empfangsauge. Das zusätzliche IR-Empfangsauge setzen Sie beim Möbeleinbau an eine Stelle, die von der Fernbedienung aus frei sichtbar ist.

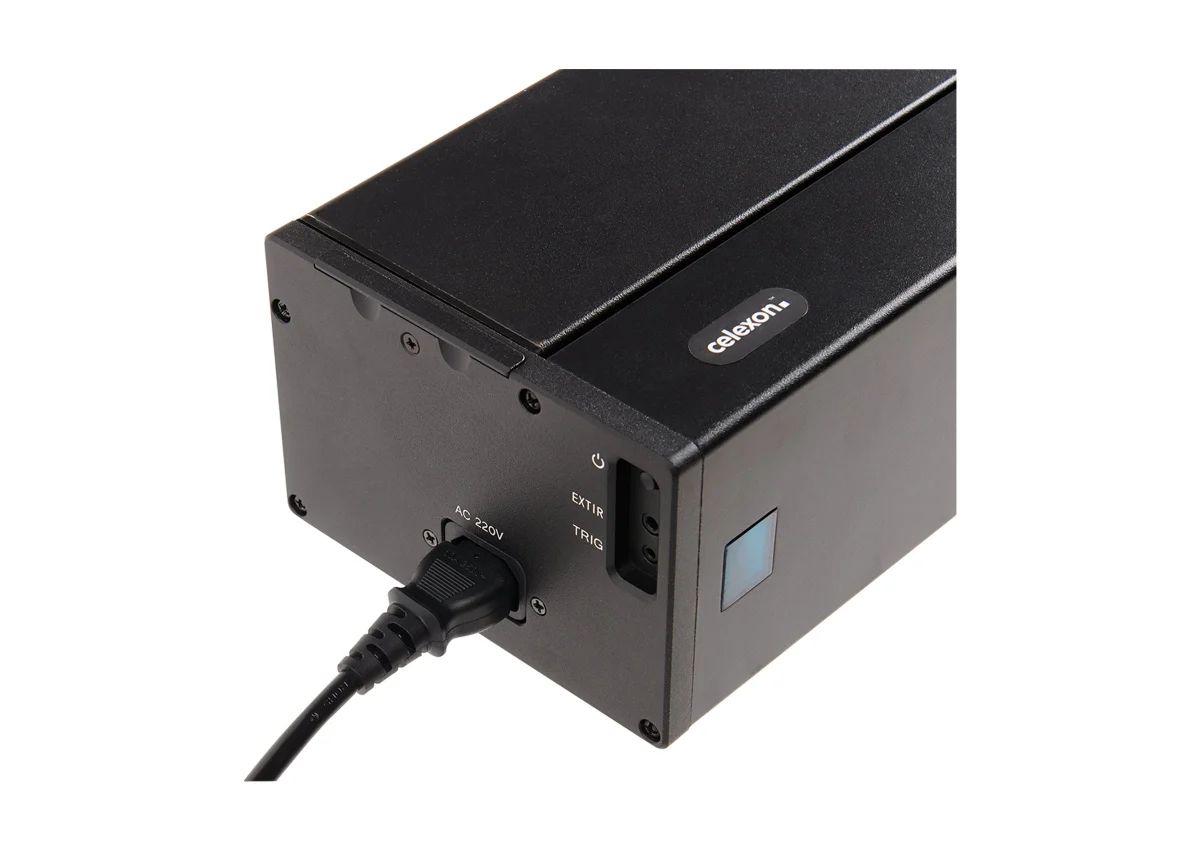

Taster und Trigger

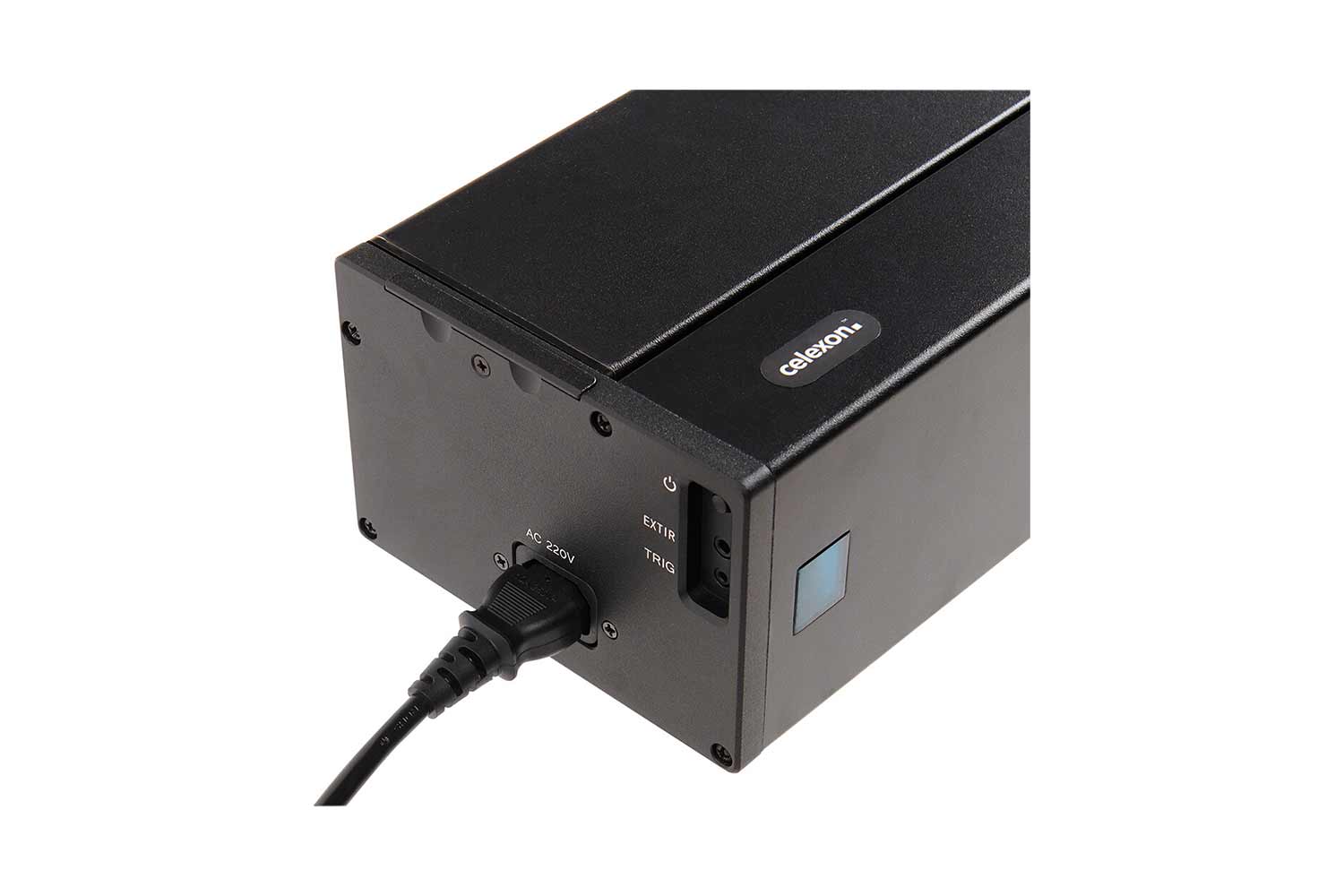

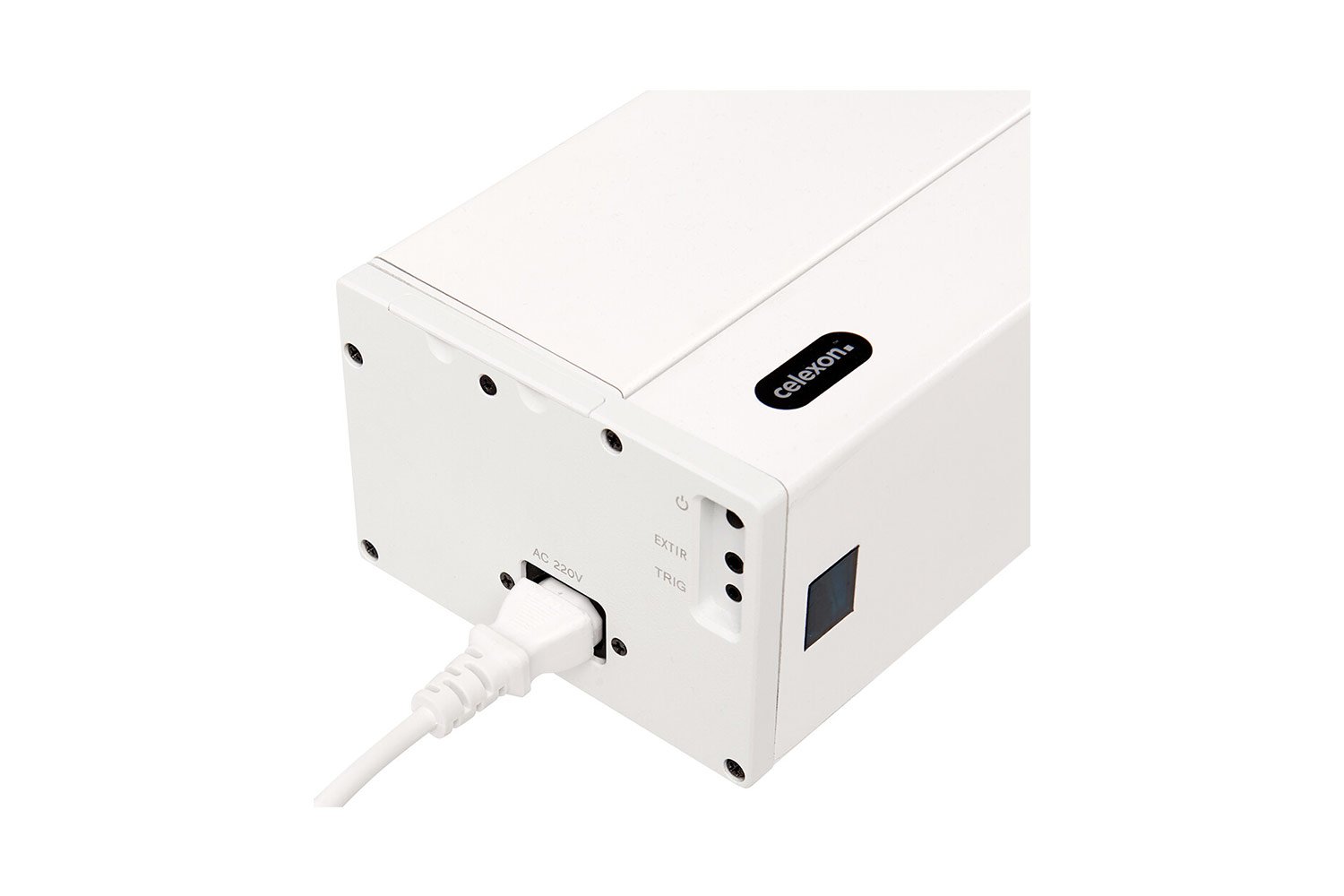

Der Taster sitzt an der Endabdeckung auf der Seite des Stromanschlusses und schaltet der Reihe nach: hoch, Stopp, runter, Stopp. Für den automatischen Betrieb verbinden Sie die Leinwand über das beiliegende Triggerkabel (Klinke auf USB) mit dem Beamer.

Erst den Beamer testen

Stellen Sie den Beamer vor der Montage probeweise auf und prüfen Sie Bildgröße und Bildlage: Je größer das Bild, desto höher liegt es an der Wand. Empfohlen wird eine Augenhöhe etwa im unteren Drittel des Bildes.

Montagewinkel und Befestigung

Das Gehäuse wird auf die beiden Montagewinkel aufgesetzt oder hängend mit der Montageplatte befestigt. Die Winkel lassen sich stufenlos neigen. So richten Sie die Leinwand exakt aus und brauchen keine digitale Trapezkorrektur, die die Auflösung verringern würde. Die beiliegenden Dübel sind nur für Beton und Vollstein gedacht, Möbelrückwände müssen stabil sein.

Pflege des Tuchs

Berühren Sie die Tuchoberfläche nicht und wischen Sie sie nicht mit einem Lappen ab. Staub entfernen Sie mit der beiliegenden Bürste nur waagerecht entlang der Oberflächenstruktur und mit leichtem Druck, ohne das Tuch zu verformen. Partikel, die sich nicht wegbürsten lassen, nehmen Sie vorsichtig mit einem Klebestreifen ab.

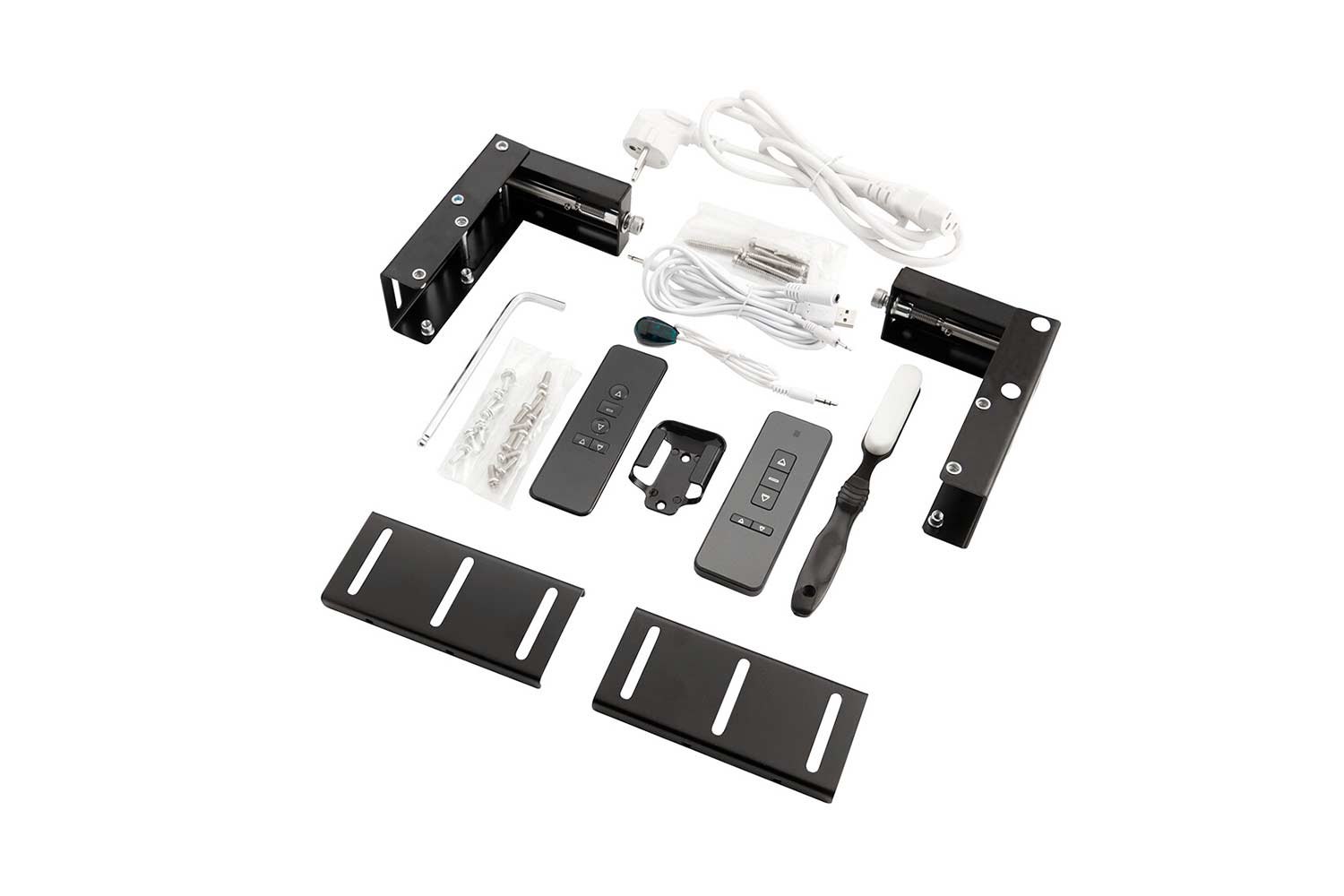

Bodenleinwand in gewählter Größe und Farbe

Funk- und Infrarot-Fernbedienung

Zusätzliches IR-Empfangsauge

Triggerkabel Klinke auf USB

Netzkabel, ca. 1,5 m

2 neigbare Montagewinkel mit Montageplatte

Einstellwerkzeug und Inbusschlüssel

Montagematerial mit Schrauben und Dübeln

Reinigungsbürste

Bedienungsanleitung
