FeinTech HDMI eARC Pass Matrix 4x2 für Soundbar (VAX04201)

Vier Eingänge, drei für Zuspieler

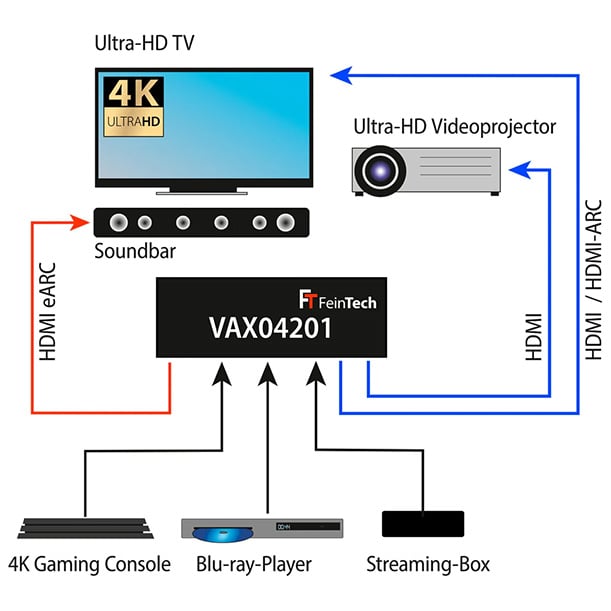

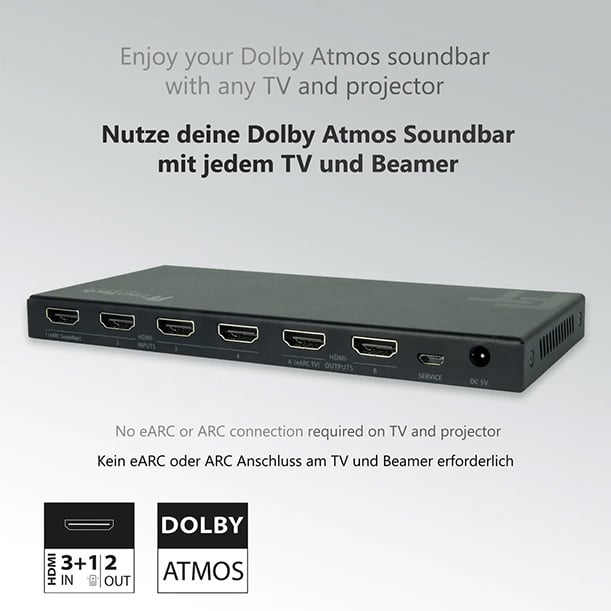

Den HDMI-eARC-Anschluss Ihrer Soundbar verbinden Sie mit HDMI-Eingang 1. An die Eingänge 2 bis 4 schließen Sie bis zu drei Zuspieler an, etwa Blu-ray-Player, Streaming-Box, Spielkonsole oder Satellitenreceiver. Der Switch hat also vier HDMI-Eingänge, von denen bei angeschlossener Soundbar drei für Zuspieler frei sind.

Zwei Ausgänge für zwei Bildschirme

Ausgang A verbinden Sie mit dem HDMI-ARC- oder eARC-Anschluss Ihres Fernsehers. Gibt es keinen Fernseher, kommt hier ein Monitor oder Projektor dran. An Ausgang B schließen Sie das zweite Display an, zum Beispiel den Beamer, einen Monitor oder einen zweiten Fernseher.

Schritt für Schritt

Tonformate

Über eARC erreichen diese Formate die Soundbar: Dolby Atmos, Dolby TrueHD, Dolby Digital Plus, Dolby MAT, DTS:X, DTS-HD sowie Mehrkanal-PCM bis 7.1. Welche Formate Ihre Soundbar versteht, erkennt der Switch automatisch. So hören Sie Dolby Atmos zum Beispiel von einem Apple TV 4K, einer Xbox oder einem Fire TV über die Soundbar.

Welcher Ton läuft?

Ist eARC am Switch eingeschaltet, spielt die Soundbar den Ton des Zuspielers, der für Ausgang A gewählt ist. Der Fernseher an Ausgang A muss dafür nicht eingeschaltet sein. Mit der eARC-Taste schalten Sie die Tonausgabe zur Soundbar ab, etwa wenn nur die Lautsprecher des Fernsehers spielen sollen.

Ton vom Fernseher

Hängt ein Fernseher mit ARC oder eARC an Ausgang A, läuft auch sein eigener Ton über die Soundbar, also Kabel- und Satellitenfernsehen oder Smart-TV-Apps. Dafür wählen Sie am Switch Eingang 1. Den Rückkanal unterstützt nur Ausgang A: Ton aus den Apps eines Bildschirms an Ausgang B kommt nicht zur Soundbar.

Direkt statt über den Fernseher

Der Ton der Zuspieler geht vom Switch direkt zur Soundbar und nicht erst durch den Fernseher. Der Switch liefert ihn zeitgleich an Fernseher und Soundbar.

Übertragen werden 3D und die HDR-Formate HDR10, HDR10+, HLG und Dolby Vision. Nach einer Änderung am EDID-Schalter oder an der Verkabelung kann es nötig sein, die Zuspieler kurz vom Strom zu trennen und neu zu starten.

Zuspieler wählen

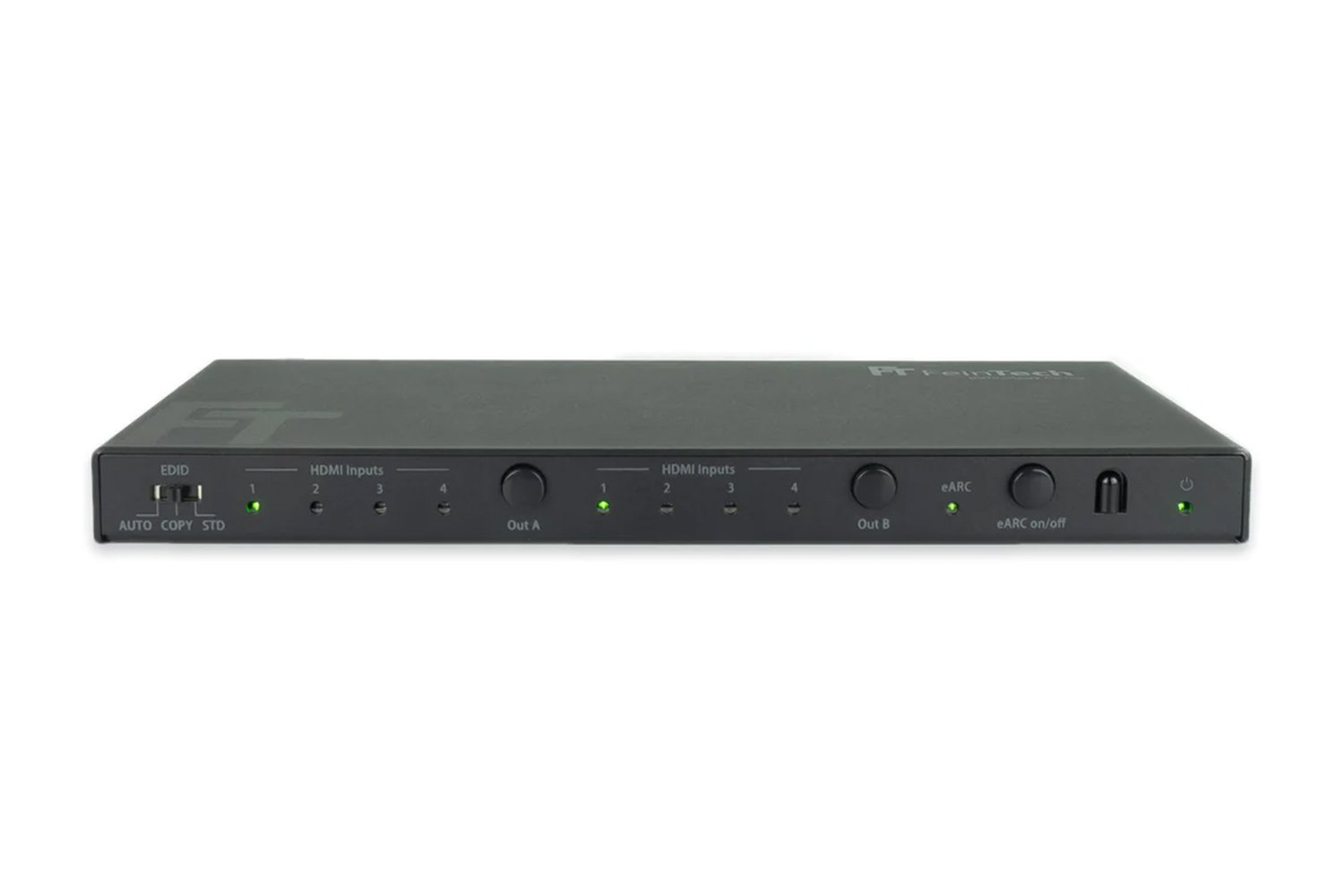

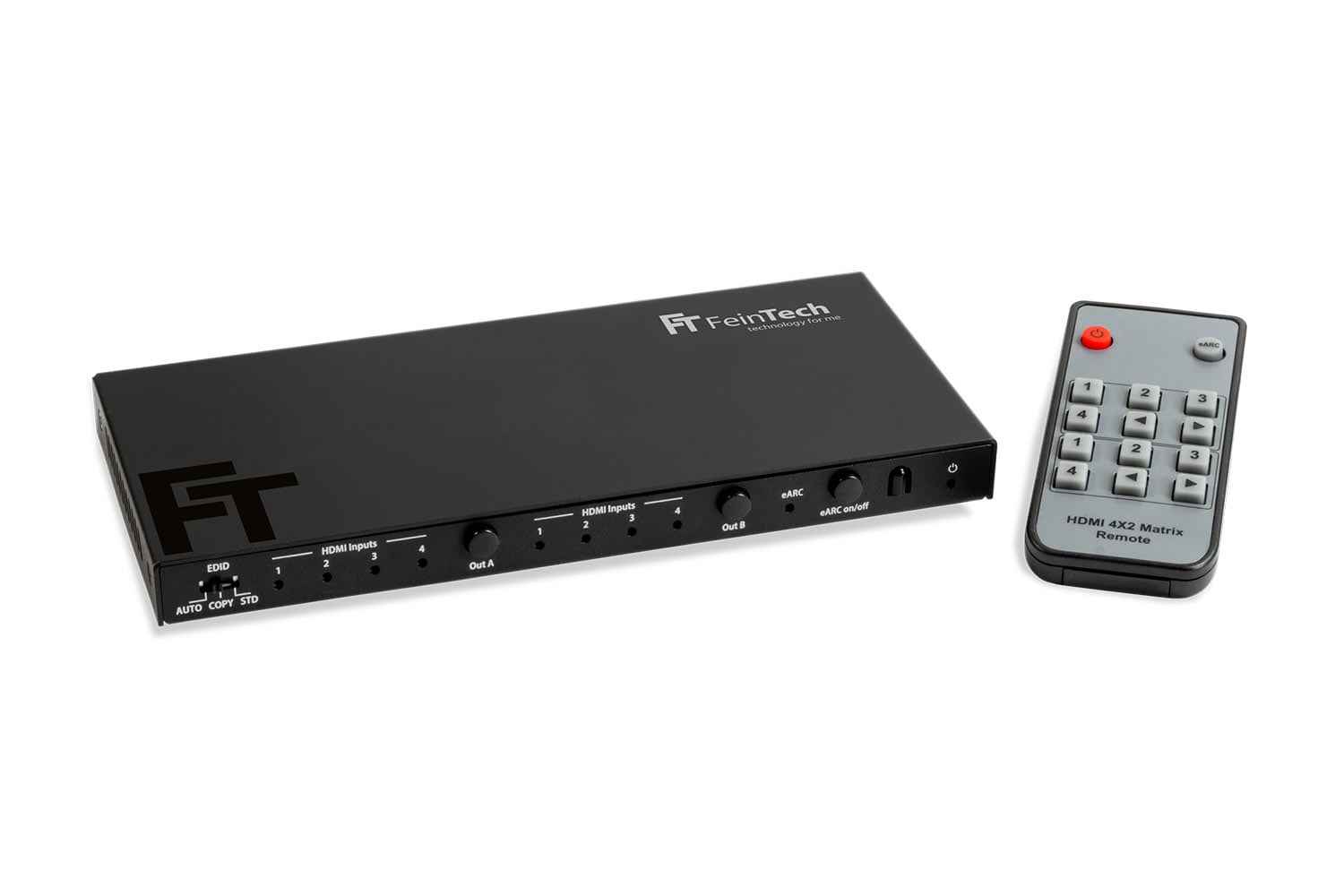

Den Zuspieler wählen Sie mit der mitgelieferten Infrarot-Fernbedienung oder mit den Tasten an der Gerätefront, dort mit je einer Taste für Display A und Display B. Soundbar, Zuspieler und Bildschirme schalten sich nicht automatisch ein oder aus.

Lautstärke

Die Lautstärke der Soundbar regeln Sie über die Fernbedienung des Fernsehers, oder Sie richten eine Infrarot-Steuerung ein, zum Beispiel über die Universalsteuerung der Soundbar oder die Fernbedienung von Apple TV oder Fire TV Cube. Auch die App der Soundbar lässt sich nutzen.

Updates per USB

Über die Micro-USB-Buchse an der Rückseite und einen Windows-PC lässt sich die Firmware des Switches aktualisieren.

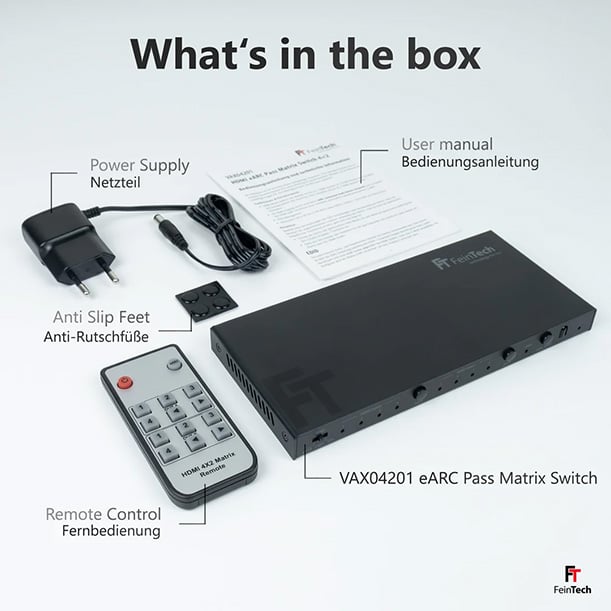

HDMI eARC Pass Matrix Switch VAX04201

Netzteil mit Euro-Stecker

Infrarot-Fernbedienung mit Batterie

Bedienungsanleitung
