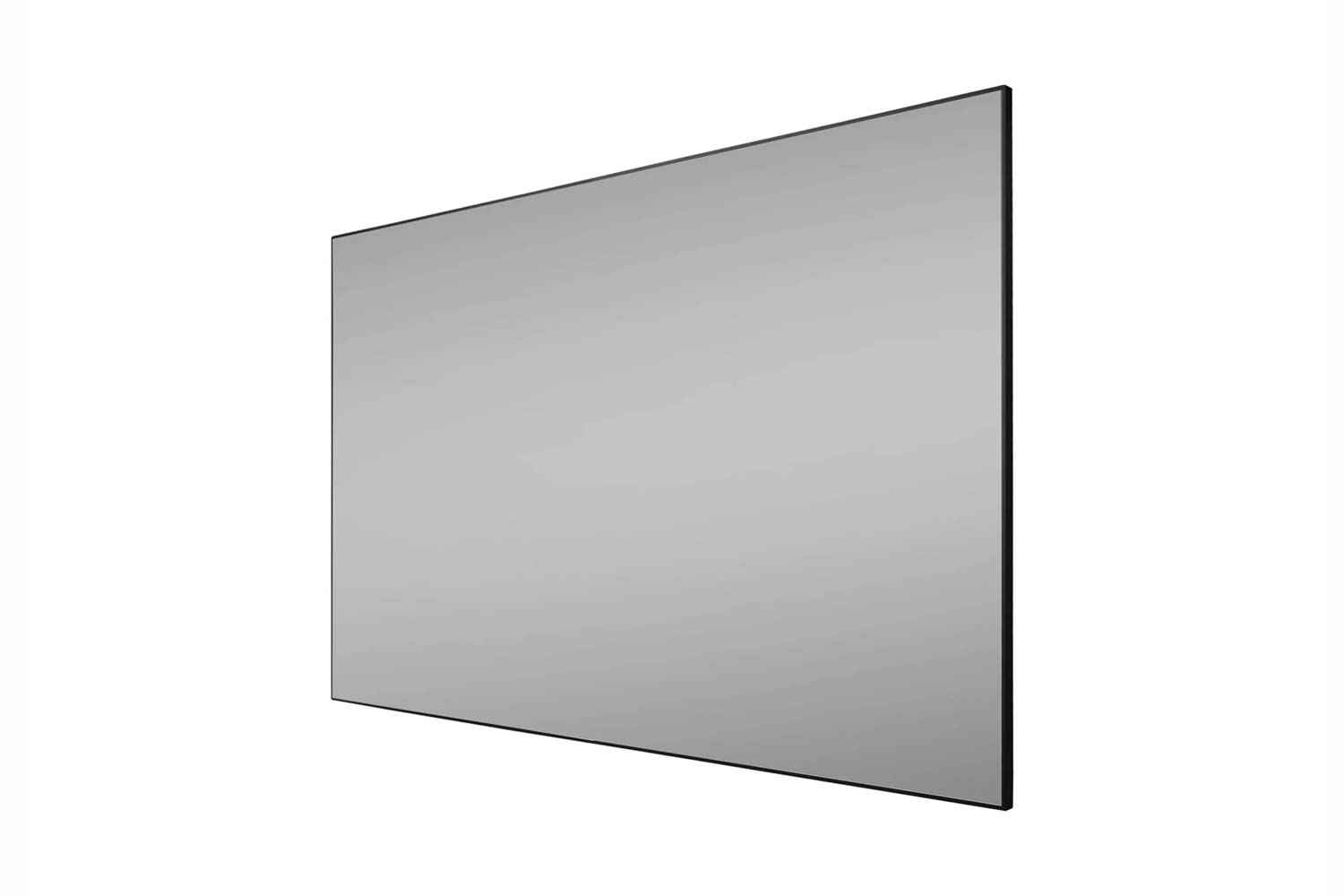

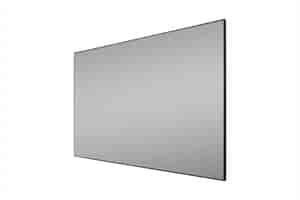

celexon BrightOnyx UST Kontrastleinwand

Zwei Prinzipien, ein Tuch

CLR und Fresnel sind zwei Bauprinzipien von Kontrasttüchern für Laser TV. CLR-Tücher sind vor allem darauf ausgelegt, Licht von der Decke abzuweisen. Fresnel-Tücher weisen Umgebungslicht zusätzlich von den Seiten ab. Das BrightOnyx-Tuch verbindet die Eigenschaften beider Bauarten in einem Tuch.

Aufbau aus neun Lagen

Das Tuch besteht aus neun Lagen und wird im Photolithographie-Verfahren hergestellt. Geliefert wird es aufgerollt, eingesetzt wird es erst beim Aufbau in den Rahmen.

Neutraler Gain, breiter Blickwinkel

Der Gainfaktor beschreibt, wie hell eine Leinwand das Licht in Blickrichtung zurückwirft, gemessen an einer weißen Referenzfläche. Das BrightOnyx-Tuch ist neutral ausgelegt und gibt das Bild in Blickrichtung etwa so hell wieder wie diese Referenz. Der Betrachtungswinkel ist breit, damit auch die äußeren Plätze eines Sofas im nutzbaren Bereich liegen.

So arbeitet das Tuch

Ein Laser TV steht unter der Leinwand und projiziert in sehr steilem Winkel nach oben. Aus dieser Richtung nimmt das Tuch das Licht auf und lenkt es nach vorn zu den Sitzplätzen. Licht, das von oben oder von der Seite auf die Leinwand fällt, wird dagegen abgewiesen oder absorbiert. Von oben ist die Abweisung am höchsten, seitlich einfallendes Licht wird zu über 75 % abgewiesen oder absorbiert.

Was das im Alltag bedeutet

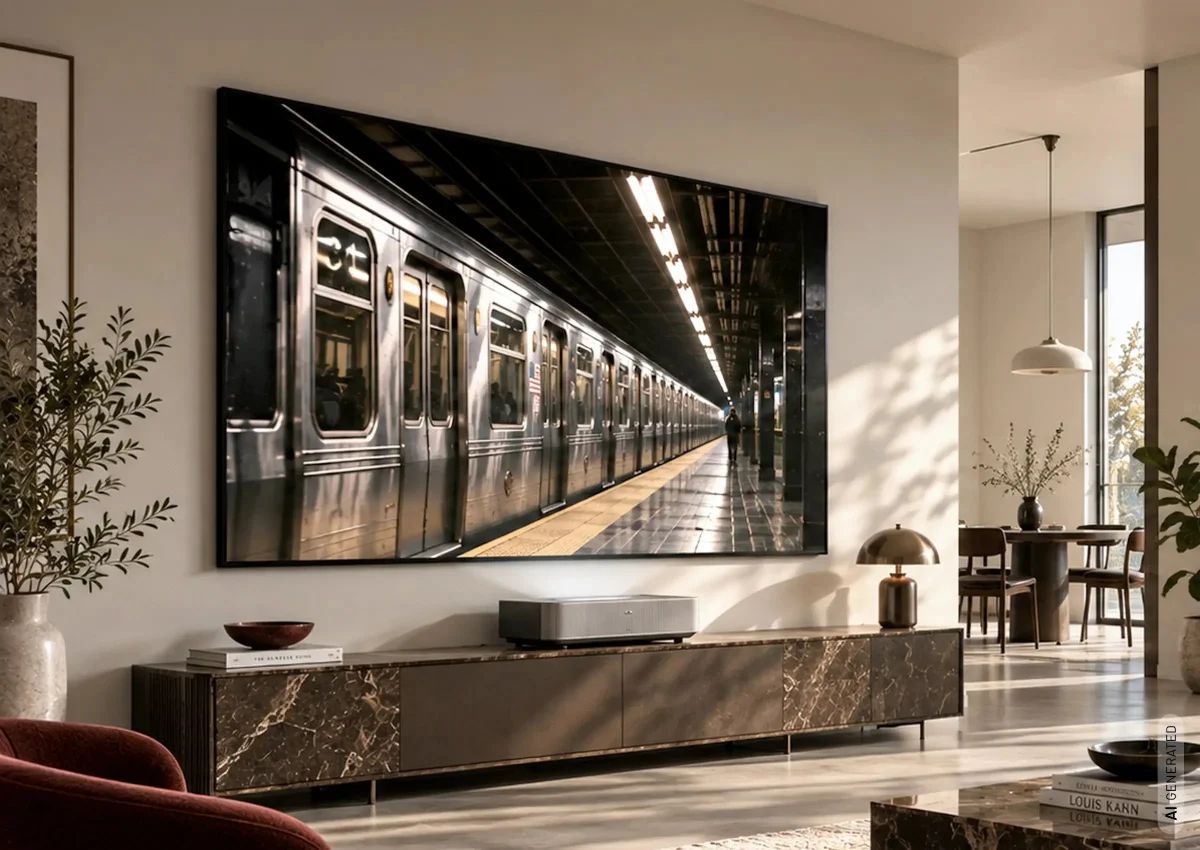

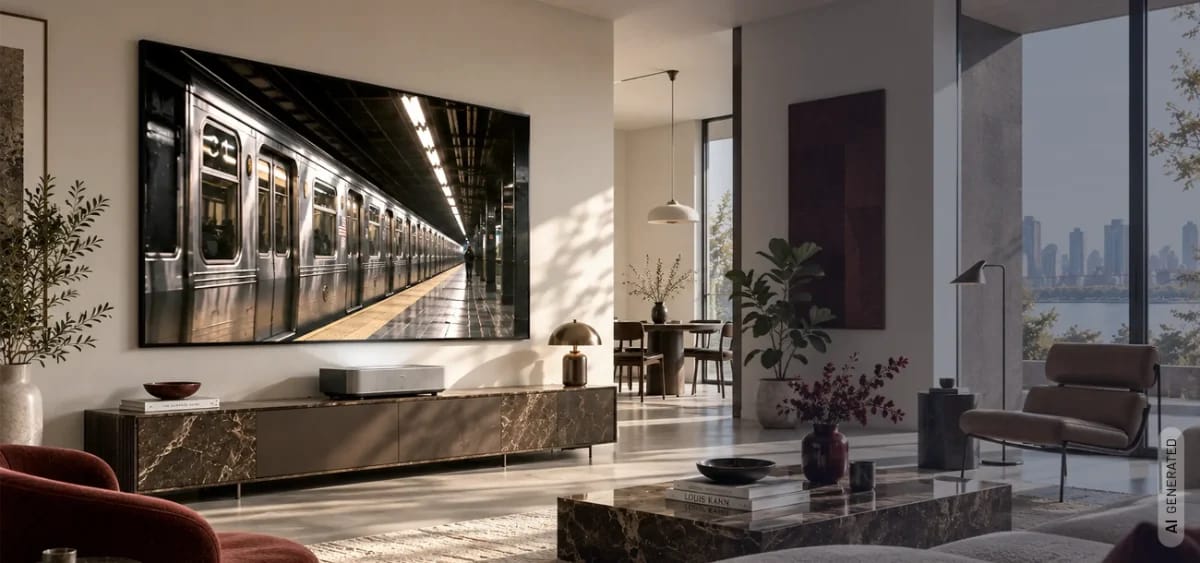

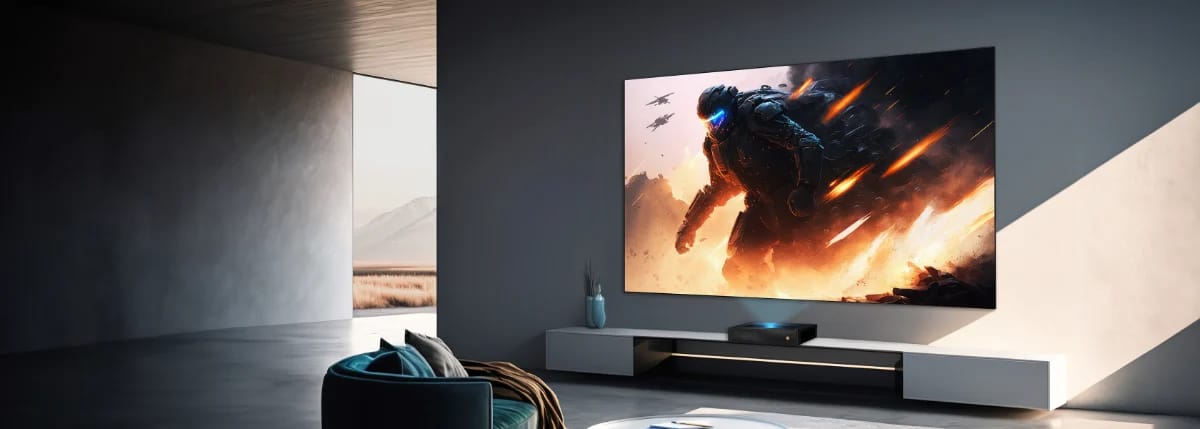

Im Wohnzimmer gibt es fast immer etwas Licht: Die Deckenleuchte brennt, neben dem Sofa steht eine Leselampe, am Nachmittag fällt Tageslicht durchs Fenster. Für solche Räume ist die BrightOnyx gemacht. Im abgedunkelten Heimkino lässt sie sich ebenso einsetzen.

Nur für Ultrakurzdistanz

Das Tuch ist auf den steilen Einfallswinkel abgestimmt, mit dem ein Laser TV von unten auf die Leinwand projiziert. Für Beamer mit normalem Projektionsabstand, die an der Decke hängen oder hinter den Sitzplätzen stehen, ist die Leinwand nicht geeignet. Für solche Geräte beraten wir Sie gerne zu einer passenden Leinwand.

Jede Bildtechnik

Ob DLP, LCD oder SXRD, ob mit LED- oder Laserlichtquelle: Die Leinwand eignet sich für alle Ultrakurzdistanz-Technologien. Wechseln Sie später das Gerät, können Sie die BrightOnyx weiter nutzen, solange es wieder ein Ultrakurzdistanz-Modell ist und die Bildgröße passt.

Auflösung und 3D

Das Tuch eignet sich für 4K- und 8K-Projektion. Aktives 3D ist ebenfalls möglich, wenn Ihr Beamer 3D unterstützt und Sie die passenden 3D-Brillen verwenden.

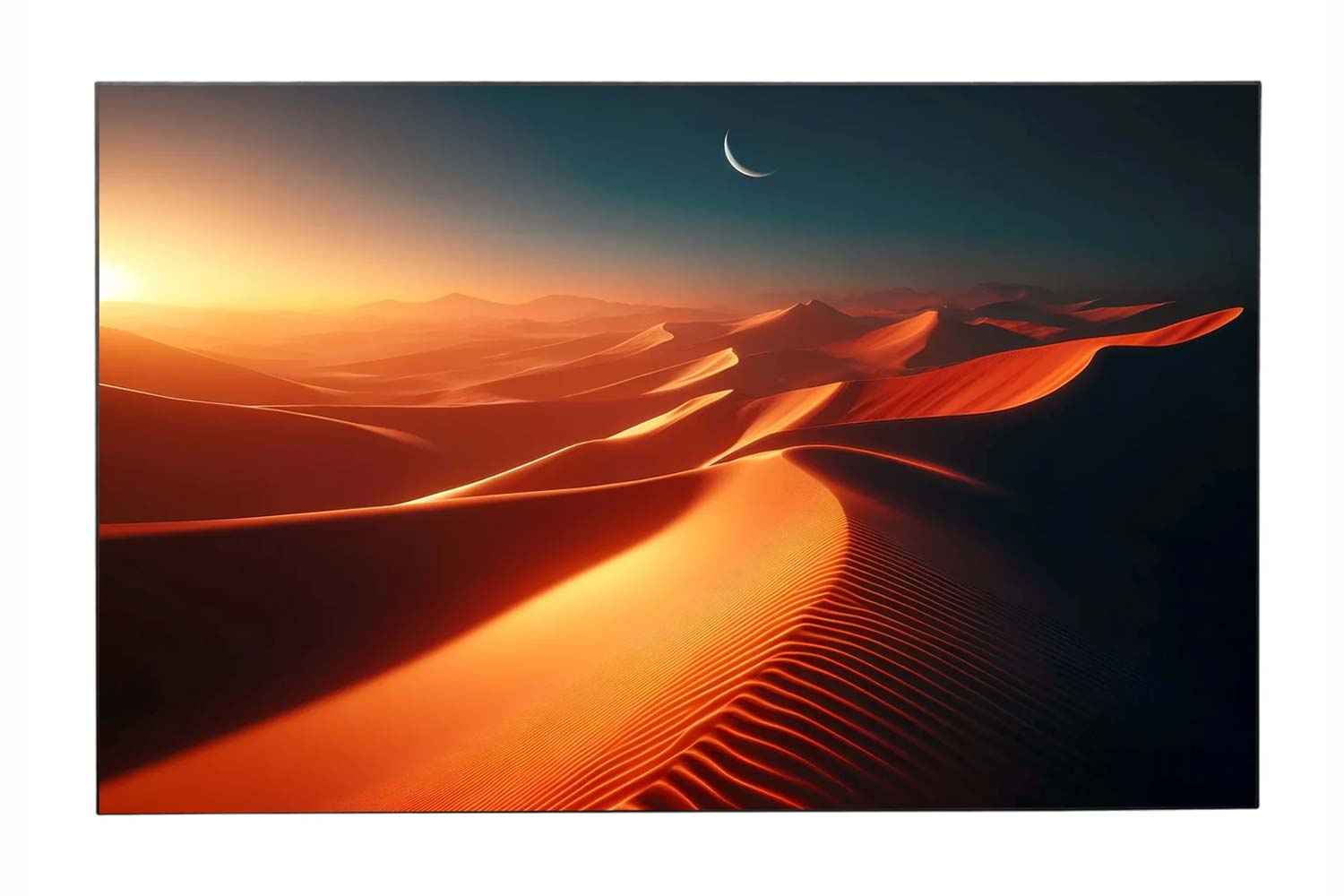

Wie ein großer Bildschirm

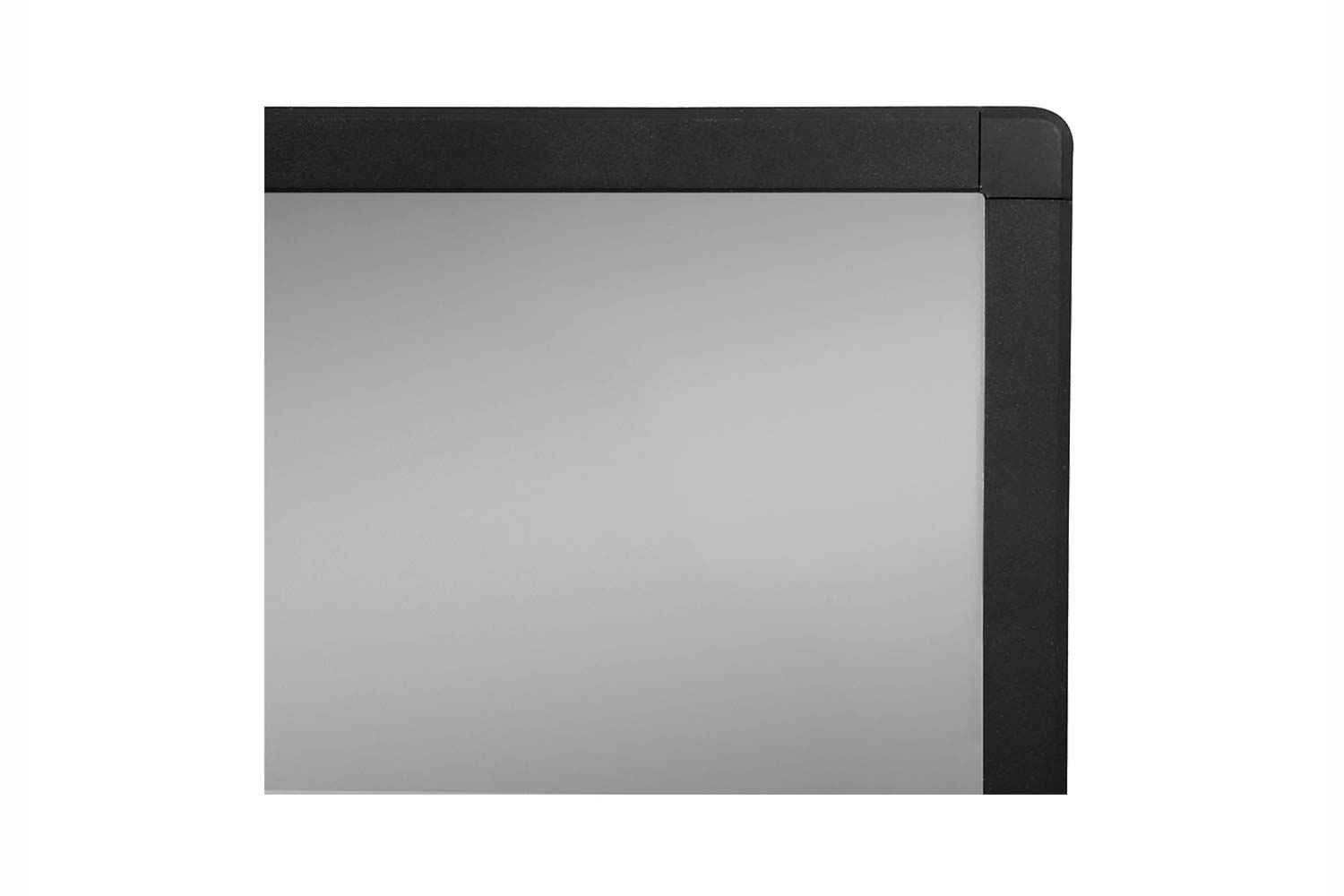

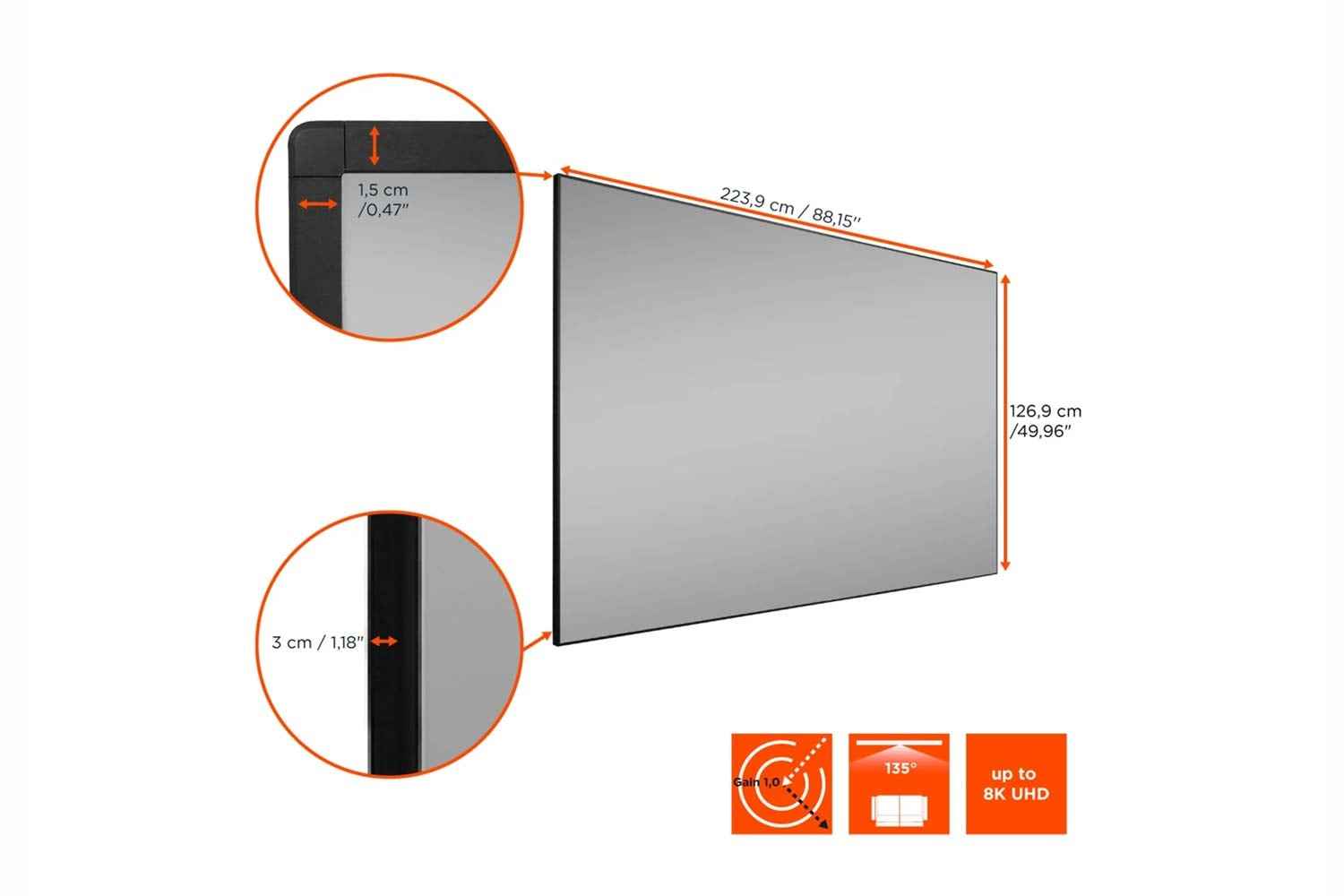

Umlaufend ist nur ein schmaler Rahmen sichtbar, bei der 90-Zoll-Ausführung sind es 15 mm. Der schwarze Rand fasst das Bild ein und nimmt an der Wand wenig Platz ein. Daher kommt der Begriff Display-Design: Mit den abgerundeten Ecken erinnert die Leinwand an einen großen, flachen Bildschirm.

Flach an der Wand

In der 90-Zoll-Ausführung ist der Rahmen 2,94 cm tief, die Leinwand trägt an der Wand also kaum auf. Zusammengesetzt wird der Rahmen über ein L-Winkel-System.

Keder-Spannsystem

Beim Keder-Spannsystem wird das Tuch von vorn mit dem beiliegenden Einpresswerkzeug in eine umlaufende Rille im Rahmen gedrückt. So ist es auf der ganzen Länge jeder Kante gehalten, damit es vollflächig gespannt ist und bis in die Ecken plan liegt. Einzelne Spannfedern braucht es dafür nicht.

Aufbau in fünf Schritten

Wandschienen zum Nachjustieren

Die beiden Wandhalterungen werden einmal an die Wand geschraubt. Danach lässt sich die Leinwand seitlich verschieben und in der Höhe verstellen. Zur Seite schieben Sie sie direkt an der Halterung, für die Höhe nehmen Sie sie ab und versetzen die Laschen über die zwei Schrauben an der Halterung. Eine Skala an den Schienen hilft dabei. Verlangt später ein anderer Laser TV oder ein neues Lowboard eine andere Bildhöhe, müssen Sie nicht neu bohren.

Vor dem Aufbau

Lassen Sie die Leinwand nach der Lieferung etwa 2 Stunden im Raum ruhen, nach einem Wechsel aus der Kälte in einen warmen Raum etwa 24 Stunden. Für den Aufbau sollten Raum und Leinwand 18 bis 24 °C warm sein. Neben dem beiliegenden Werkzeug brauchen Sie eine Bohrmaschine und eine Wasserwaage. Ziehen Sie die Schrauben fest an, aber überdrehen Sie sie nicht mit dem Akkuschrauber.

Rahmenprofile mit Stützstrebe, Verbindern und Eckverbindern

BrightOnyx-Projektionstuch

2 höhenverstellbare Wandhalterungen und 4 Montagewinkel

Schrauben für den Rahmen sowie 8 Montageschrauben mit Dübeln

Innensechskantschlüssel, Pinzette und Einpresswerkzeug

2 Schutzhandschuhe

Anleitung und Hinweise zur Verwendung der Leinwand

Wer die Bildfläche dauerhaft an der Wand haben möchte, bekommt mit dem schmalen Rahmen eine feste Lösung ohne Gehäuse und ohne Motor, für das Wohnzimmer ebenso wie für den Heimkinoraum.

Welche der beiden Größen passt, hängt von Ihrem Sitzabstand, von der freien Wandfläche und vom Abstand ab, den Ihr Laser TV für die jeweilige Bildgröße braucht. Diesen Abstand finden Sie in den Angaben Ihres Geräts.
