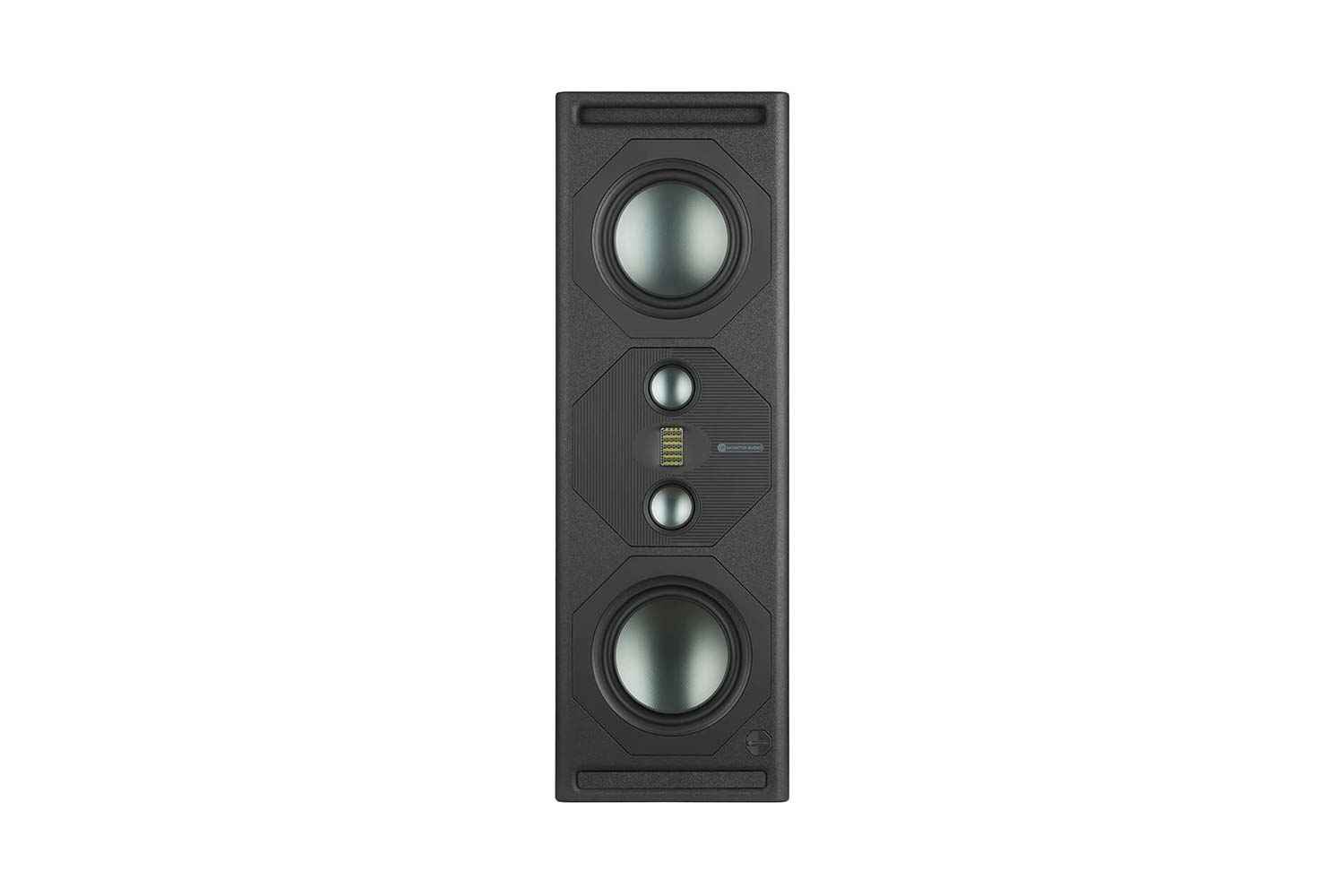

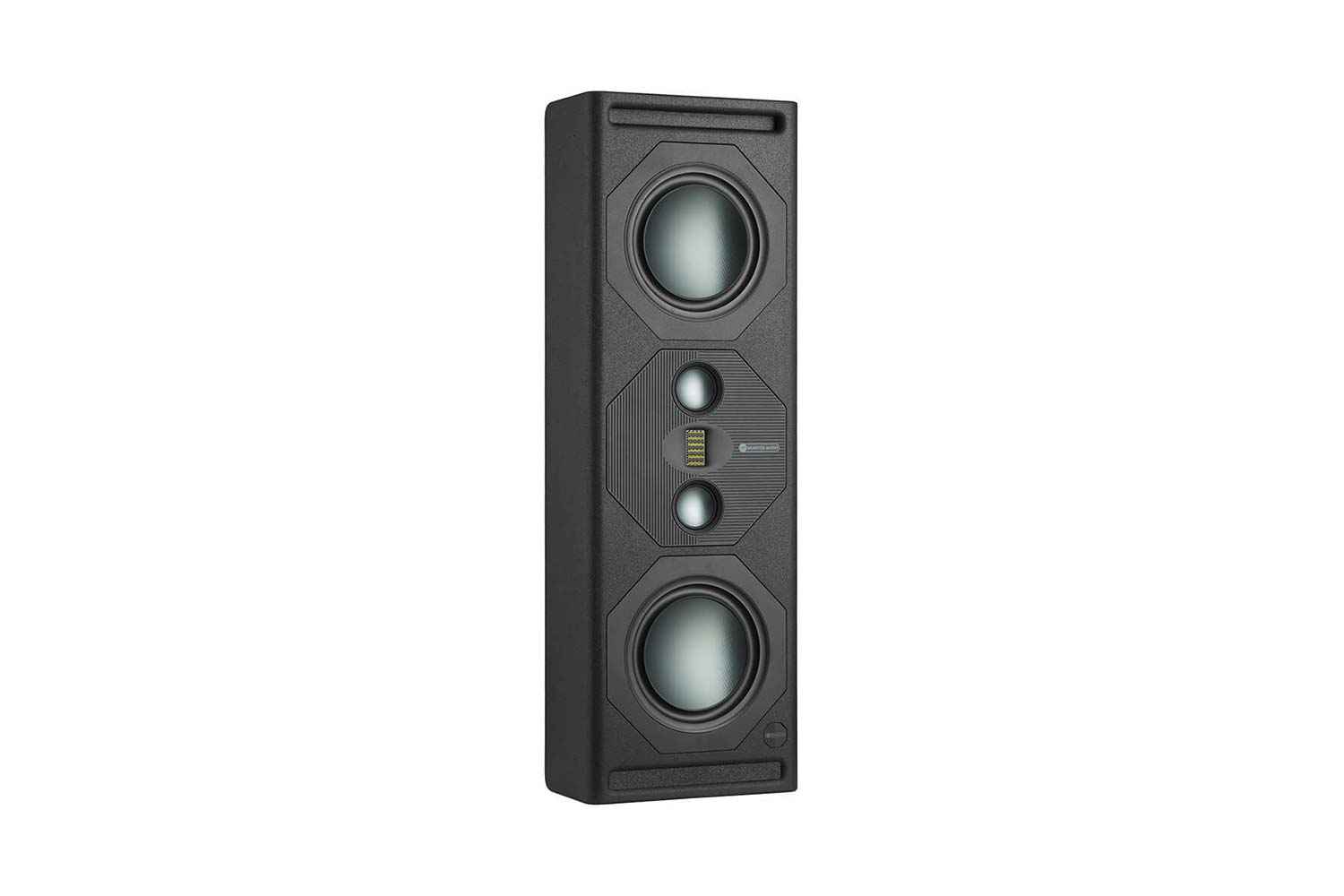

Monitor Audio Cinergy 200 Lautsprecher

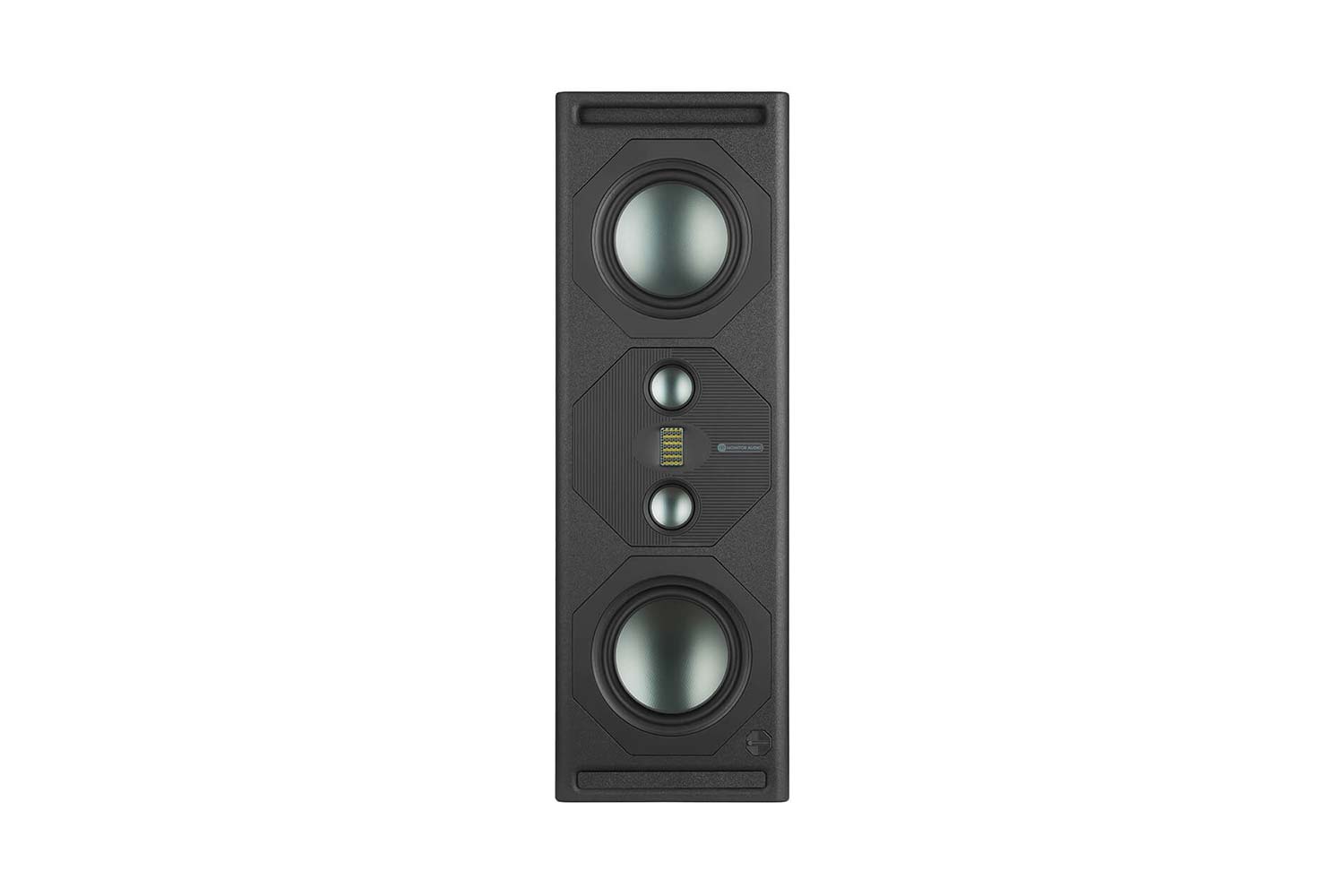

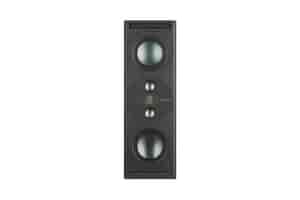

Zwei Mitteltöner im Modul

Im drehbaren Modul arbeiten zwei Mitteltöner mit je 2,5 Zoll (6,3 cm), ihre Membranen sind aus C-CAM in RDT-II-Bauweise gefertigt. Der Hochtöner sitzt zwischen ihnen. Die Aufteilung auf zwei Mitteltöner soll die Belastbarkeit und den Wirkungsgrad erhöhen und Reflexionen an Decke und Boden verringern.

Hochtöner mit Faltmembran

Für die Höhen ist ein MPD-Hochtöner zuständig. Seine Membran liegt in schmalen Falten, die im Betrieb ähnlich wie der Balg eines Akkordeons zusammengedrückt werden.

Zwei Tieftöner mit 8 Zoll

Den Bass teilen sich zwei Chassis mit 8 Zoll (20 cm). Bei RDT II umschließen zwei hauchdünne, leichte Deckschichten einen Wabenkern aus Nomex®, was die Membranen fest und trotzdem leicht macht.

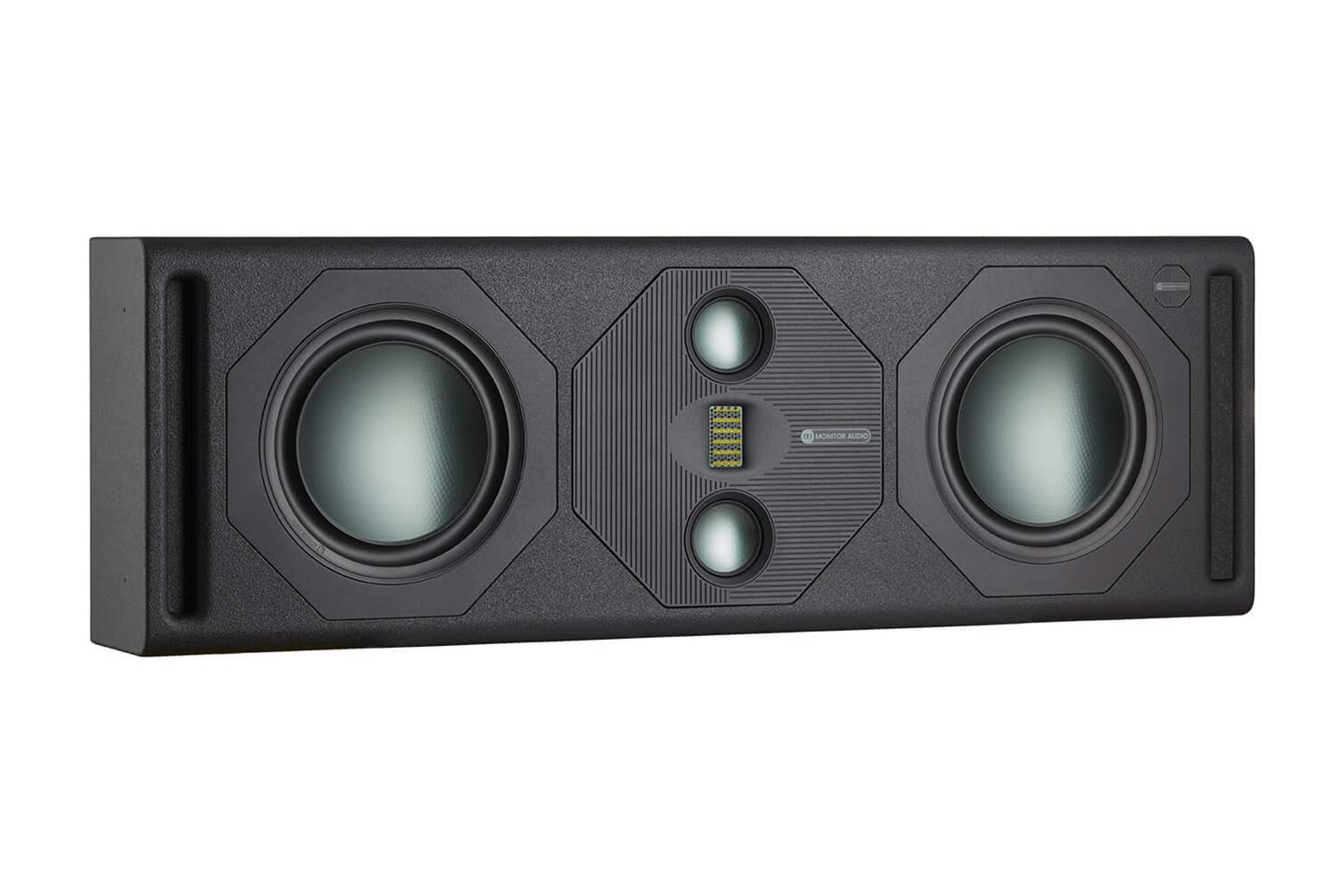

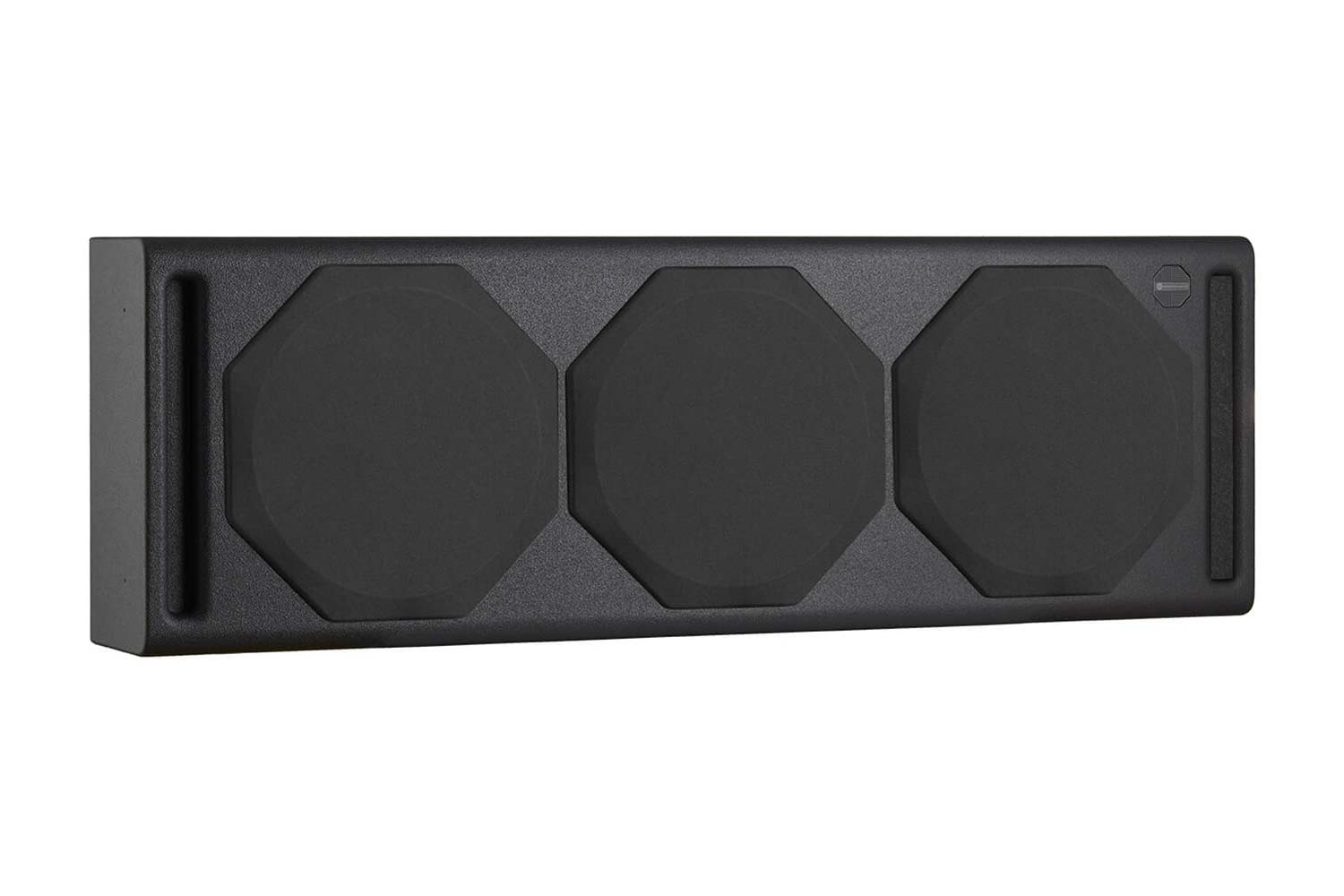

Stehend oder liegend

Für den liegenden Betrieb lösen Sie vor der Montage die Schraube auf der Gehäuserückseite, die direkt hinter der Mittel-Hochtöner-Anordnung sitzt, drehen das Modul um 90 Grad und ziehen die Schraube wieder fest. Mitteltöner und Hochtöner stehen dann auch beim liegenden Gehäuse übereinander. Führungen lassen nur die vorgesehenen Stellungen zu. Auch die Cinergy-Plakette lässt sich passend drehen.

Liegend in der Wand

Auch in einer Ständerwand kann der Cinergy 200 quer liegen, dafür braucht es allerdings ein eigens gebautes Ständerwerk. Die Schablonen decken beide Ausrichtungen ab.

Vorbereitet im Gehäuse

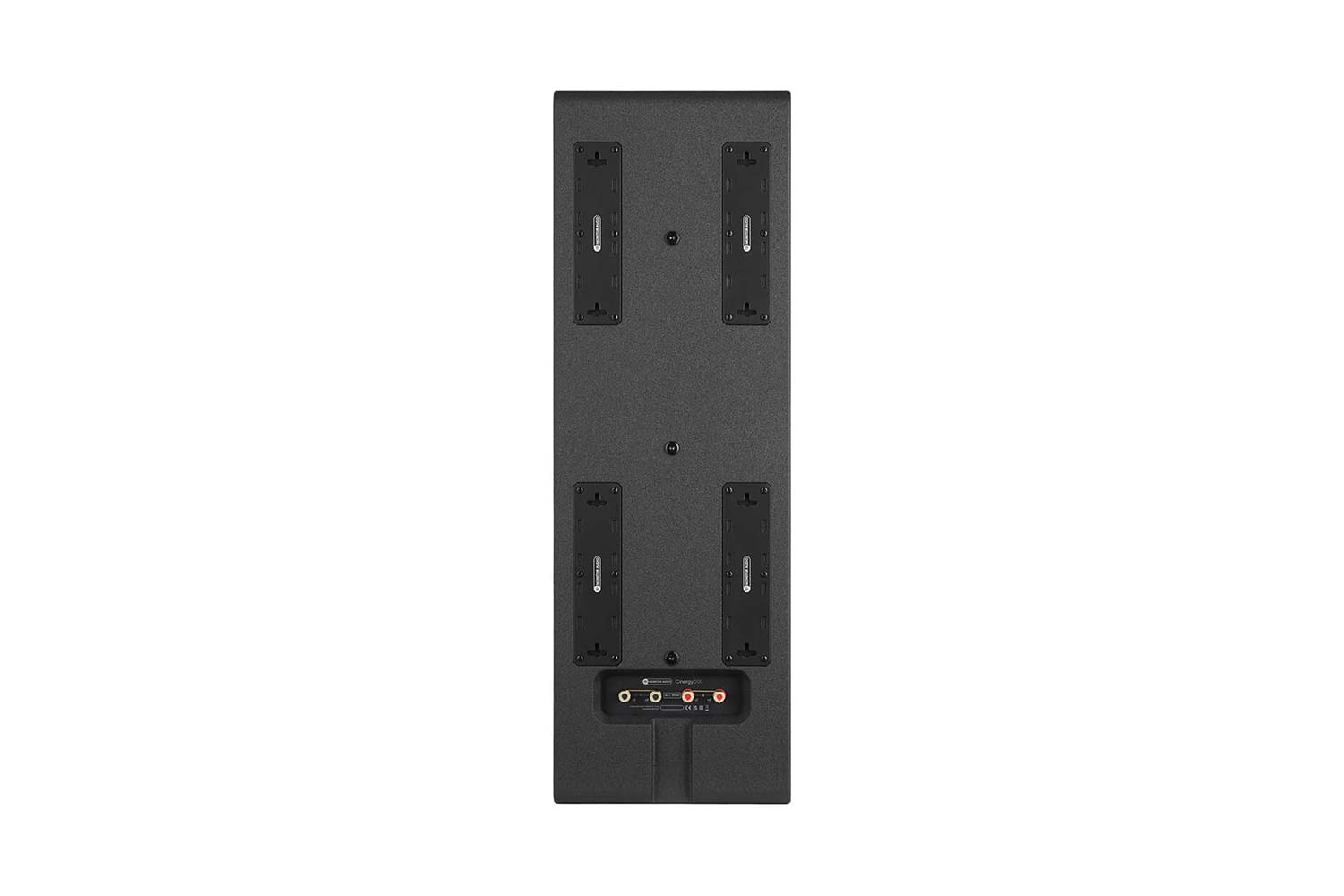

Vier Wandhalter mit T-förmigen Löchern sitzen ab Werk vertieft in der Rückseite des Cinergy 200. Damit die Leitungen auch bei wandnaher Montage Platz finden, sind dort Kabelkanäle ausgespart, in die Kabel bis 10 mm Außendurchmesser passen. Oben, an den Seiten und unten ist das Gehäuse außerdem vorgebohrt.

So hängen Sie ihn auf

Mit der Schablone zeichnen Sie die Befestigungspunkte an: Zwei reichen, vier lassen sich nutzen. Die Schrauben drehen Sie so weit ein, dass ihre Köpfe 10 mm vorstehen. Auf die Rückseite kommen die Isolationspads, bei Bedarf zugeschnitten. Zuletzt werden die Kabel angeschlossen und der Lautsprecher eingehängt.

Warum der Unterschied

Sitzt der Lautsprecher bündig in einer harten Wand, verstärkt die Fläche ringsum den Bass erheblich. Im Gestell, das ein Stück vor den Wänden steht, gleicht die Akustik dagegen eher der eines frei aufgestellten Lautsprechers. Hängt er auf der Wand, hebt diese den Bass ebenfalls an. Zusätzlich entsteht zwischen Wand und Gehäusefront eine Reflexion, die im Frequenzgang eine Spitze und eine Senke verursacht. Die EQ-Profile sind für den Einsatz mit Installationsverstärkern von Monitor Audio gedacht.

Anhaltswerte für Verstärker anderer Marken

Hängt der Lautsprecher auf der Wand (Profil C200 On Wall), dienen zwei Filter als Anhaltswerte für den Equalizer, falls ein Verstärker eines anderen Herstellers zum Einsatz kommt. Für den Wandeinbau gibt es beim Cinergy 200 keine solchen Werte.

Zwei Klemmenpaare

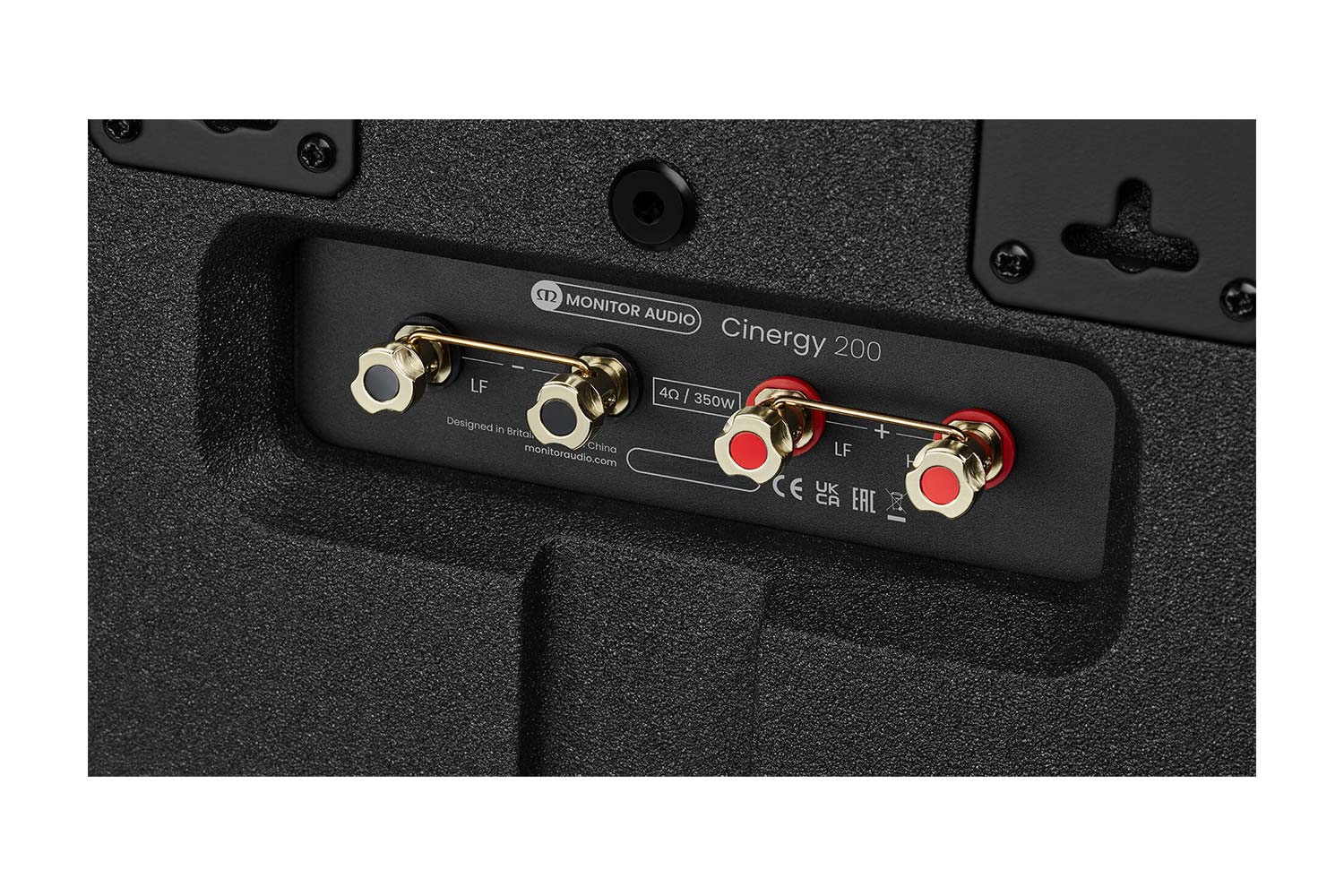

Am Anschlussfeld sitzen zwei Klemmenpaare, die zunächst über Brücken verbunden sind. Wer Bi-Wiring oder Bi-Amping nutzt, entfernt die Brücken vor dem Anschließen.

Widerstand der Leitung

Der Gleichstromwiderstand des Lautsprechers sollte mindestens zwanzigmal so hoch sein wie die Impedanz der Kabel. Ein höherer Leitungswiderstand senkt bei den Tieftönern die elektrische Dämpfung und verschiebt an der passiven Frequenzweiche Frequenz und Güte der Filter.

Leistung des Verstärkers

Empfohlen wird für den Cinergy 200 ein Verstärker mit 200 bis 1.400 Watt (RMS).

Höhe des Hochtöners

Vom Haupthörplatz aus gesehen sollte der Hochtöner jedes Frontlautsprechers in einem Winkel von höchstens 15 Grad über oder unter der Ohrhöhe liegen.

Zusammen mit Subwoofern

Empfohlen ist ein Hochpass zwischen 80 und 100 Hz. Den Bereich darunter übernehmen die Subwoofer, in der Serie der Cinergy Sub15.

THX Ultra

Um Referenzpegel nach THX Ultra zu erreichen, braucht die Anlage mindestens zwei Cinergy Sub15 und als Verstärker einen IA750-2 aus den Installationsverstärkern von Monitor Audio, eingestellt mit den passenden EQ-Profilen.

Neben dem Cinergy 100

Beide haben dasselbe schlanke Profil und integrierte Wandhalter. Der Cinergy 200 ist aber fast doppelt so hoch, 5 cm schmaler und bestückt Tief- und Mittelton jeweils doppelt. Er verträgt mehr Leistung, hat einen um 1 dB höheren Wirkungsgrad und reicht im Freifeld ohne Bassstopfen tiefer hinab.

Neben dem Cinergy 300

Chassis, Wirkungsgrad, Maximalpegel und Belastbarkeit sind beim Cinergy 300 dieselben. Sein Gehäuse ist jedoch 8 cm tiefer und knapp 18 cm höher, es steht in der Wand oder frei auf einem Sockel, und sein Modul lässt sich mit einem Tieftöner tauschen. Der Cinergy 200 ist dafür mit seinen Wandhaltern für die Wandmontage vorbereitet.

2 Isolationsfüße, dazu 2 Schrauben mit großem Kopf (4,5 x 25 mm)

2 Positionierstopfen

2 Bügelisolatoren

2 L-Winkel samt 2 Schrauben No. 12 (5,5 mm) x 19 mm

4 Unterlegscheiben

4 Isolationspads

4 Wandhalter, ab Werk montiert

1 Bassstopfen, ab Werk eingesetzt

3 Magnetgitter

Schablonen für die Montage
