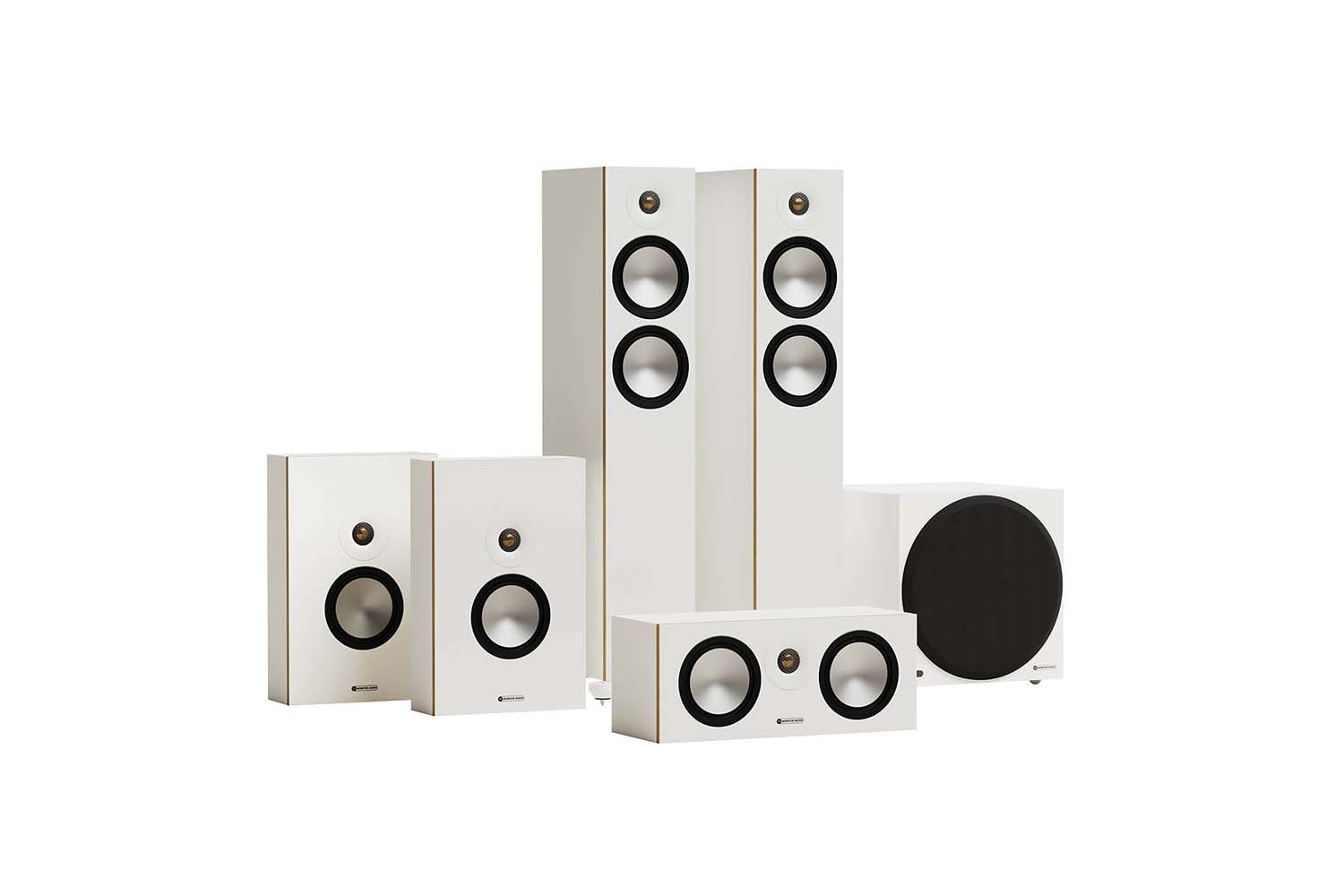

Monitor Audio Bronze Cinema 300 7G W12 - 5.1 Lautsprecher Set - Weiß

Membranen aus C-CAM

Monitor Audio setzt C-CAM in sämtlichen Tieftönern, Tief-/Mitteltönern und Hochtönern der Bronze-Serie 7G ein. Die Mischung aus Aluminium und Magnesium wurde für diese Serie neu abgestimmt, damit es weniger zu Resonanzen neigt.

Magnet, Schwingspule, Zentrierspinne

Die 6-Zoll-Treiber der Serie haben einen neu konstruierten Antrieb mit großen Magneten und Schwingspulen mit 28,5 mm Durchmesser. Neu ist auch die Aufhängung der Membran: Die Geometrie der Sicke wurde überarbeitet, die Zentrierspinne neu entwickelt und progressiv ausgelegt. Ziel ist, dass die Treiber auch bei großem Hub linear arbeiten.

Kalotte und Schutzgitter

Für die Höhen sorgt ein C-CAM-Gold-Hochtöner mit einer Kalotte von 25 mm (1 Zoll). Geschützt wird sie von einem Gitter aus geätztem Aluminium mit sechseckigem Muster.

Damit der Hochtöner im Bereich von 2 bis 3 kHz höhere Pegel verarbeiten kann, wurde die Belüftung hinter der Kalotte neu ausgelegt.

Der UD-Waveguide

Die Kalotte ist von einem UD-Waveguide umgeben. Er ist dafür gedacht, Hochtöner und Konustreiber zeitlich genauer aufeinander abzustimmen und eine tiefere Übergangsfrequenz zu erlauben, sodass sich der Hochton breiter verteilt. Dazu gehört ein neuer Kompressionsring.

Die Weiche

Auch die passive Frequenzweiche ist eine Neukonstruktion. Abgestimmt wurde sie in Hunderten von Hörstunden. Jedes Bauteil wurde streng vermessen, ebenso die Polarität.

Sperrholz an der Front

Die Schallwand an der Front ist eine 18 mm dicke Sperrholzplatte. Sie dient dazu, das Gehäuse steifer und belastbarer zu machen und Resonanzen zu senken. Das Gehäuse selbst hat eine matte Vinyloberfläche.

Eine Schraube je Treiber

Das Prinzip heißt Single-Bolt-Through-Verschraubung: Jeder Treiber sitzt an nur einer Gewindeschraube, die an der Rückwand ansetzt, das Gehäuse durchquert und den Treiber abstützt. Zweck dieser Bauweise: weniger Vibrationen und Resonanzen im Gehäuse.

Zwei Rohre mit HiVe II

Im Bass arbeitet der Lautsprecher nach dem Bassreflexprinzip. Er hat zwei Bassreflexrohre nach dem Prinzip HiVe II, die Abstimmfrequenz liegt bei 38 Hz. Die Rohre sind darauf ausgelegt, Turbulenzen im Luftstrom zu verringern.

Aus dem Karton

Gummifuß oder Spike

An den Auslegern sind die Füße bereits vormontiert. Ihre integrierten Gummifüße sind für Holz- und andere Hartböden ohne Teppich gedacht und überall dort, wo sich Spikes nicht eignen. Auf Teppichboden schrauben Sie stattdessen die Spikes in die Einheit aus Ausleger und Standfuß. Liegen Kabel unter dem Teppich, achten Sie darauf, dass die Spikes sie nicht treffen.

Die Ausleger isolieren den Lautsprecher von Vibrationen, die von außen kommen.

Waagerecht ausrichten

Ob das Gehäuse in alle Richtungen eben steht, zeigt eine Wasserwaage. Steht es schief, drehen Sie den Standfuß an der niedrigsten Stelle etwas heraus und messen erneut, bis alles gerade ist. Danach sichern Sie jeden Standfuß mit seiner Sicherungsmutter gegen unerwünschte Vibrationen.

Dreieck und Wandabstand

Für Stereo stellen Sie das Paar so auf, dass es mit Ihrem Sitzplatz ein gleichseitiges Dreieck ergibt. Als Abstand zwischen den beiden Boxen passen 1,8 bis 3 m, zu jeder Seitenwand halten Sie mindestens 91 cm ein. Bis zur Rückwand lassen Sie beim Bronze 300 7G 20 bis 36 cm Platz.

Wirkt der Bass schwach, schieben Sie die Boxen Richtung Rückwand. Ist er übermäßig, rücken Sie sie davon ab. Fällt die Stereoabbildung auseinander, winkeln Sie die Boxen ein wenig ein. Konstruiert sind die Boxen für eine Ausrichtung auf einen Punkt, der hinter Ihnen liegt. Wie stark Sie einwinkeln, ist Geschmackssache. Als Kontrolle dienen Passagen, die auf beiden Kanälen identisch aufgenommen sind: Sie sollten genau in der Mitte zwischen den Boxen erklingen.

Nur ein Stopfen je Lautsprecher

Ein Stopfen im Bassreflexrohr ist eine Option für kleine Zimmer um 9 m², für Räume, die tiefe Töne stark betonen, und für Aufstellungen, bei denen der Lautsprecher näher an die Rückwand muss als empfohlen. Der Bronze 300 7G hat zwar zwei Rohre, verschlossen wird aber nur eines. Die Stopfen dafür gehören zum Lieferumfang.

Mit Stopfen sinkt die Bassenergie rund um die Abstimmfrequenz. Wie tief der Bass insgesamt reicht, bleibt gleich. Vorher lohnt sich ein Versuch mit anderen Positionen im Raum.

Vorn links und rechts

Im Mehrkanalsystem übernimmt ein Paar Bronze 300 7G die Frontkanäle. Den Center stellen Sie zwischen die beiden Standlautsprecher, etwa auf Ohrhöhe, und richten ihn auf die Sitzposition aus.

Atmos-Aufsatz statt Deckeneinbau

Für Dolby Atmos werden in der Regel Deckeneinbaulautsprecher empfohlen. Ohne Arbeiten an der Decke geht es mit dem Bronze AMS 7G: Er lässt sich direkt auf die vorderen und/oder hinteren Lautsprecher stellen, für Aufbauten mit zwei oder vier Atmos-Lautsprechern.

Subwoofer aus der Vestra-Serie

Ein Subwoofer gehört nicht zur Bronze-Serie 7G. In den AV-Systemen von Monitor Audio arbeitet der Bronze 300 7G mit einem Vestra W12 (5.1) oder einem Vestra W15 (7.1.2 mit Dolby Atmos) zusammen.

Beim Einrichten lohnt es sich, Übergangsfrequenz und Position des Subwoofers anzupassen. Eine Raumecke kann bestimmte Raumresonanzen übermäßig anregen.

Ausleger mit vormontierten Füßen

Spikes für Teppichböden

Schrauben für die Montage der Ausleger

Inbusschlüssel

Stopfen für die Bassreflexrohre

C-CAM in allen Chassis

Membranen und Kalotte bestehen aus C-CAM, einer Aluminium-Magnesium-Mischung mit Keramikbeschichtung. Für die Bronze-Serie 7G wurde sie neu abgestimmt, mit dem Ziel, dass das Material möglichst wenig zu Eigenresonanzen neigt.

Antrieb und Aufhängung

Für die Treiber mit 6 Zoll hat Monitor Audio Antrieb und Aufhängung neu konstruiert. Kern des Antriebs sind eine Schwingspule von 28,5 mm Durchmesser und ein großer Magnet. Zur Aufhängung gehören eine überarbeitete Sicke und eine progressive Zentrierspinne, die ebenfalls neu ist. Ihr Zweck: Auch bei weitem Membranhub soll der Treiber linear arbeiten.

Kalotte aus C-CAM-Gold

Den Hochton übernimmt ein C-CAM-Gold-Hochtöner mit 25 mm (1 Zoll). Vor seiner Kalotte liegt ein Schutzgitter, in Aluminium geätzt und mit einem Muster aus Sechsecken.

Hinter der Kalotte wurde die Belüftung neu gestaltet. So soll der Hochtöner im Frequenzband von 2 bis 3 kHz mehr Pegel vertragen.

UD-Waveguide und Kompressionsring

Eingebettet ist die Kalotte in einen UD-Waveguide. Er soll das zeitliche Zusammenspiel mit den Tief-/Mitteltönern verbessern und eine tiefere Übergangsfrequenz erlauben, damit sich die Höhen breiter im Raum verteilen. Ergänzt wird er durch einen neuen Kompressionsring.

Neue Frequenzweiche

Abgestimmt wurde die passive Frequenzweiche in vielen hundert Stunden Hörtests. Jedes Bauteil hat das Entwicklungsteam ausgewählt und strengen Messungen unterzogen, die Polarität wurde ebenso genau geprüft.

Bassprinzip: geschlossen

Bassreflexöffnungen haben in der Bronze-Serie 7G nur die Stand-, Regal- und Wandlautsprecher. Der Bronze Centre 7G arbeitet dagegen mit einem vollständig geschlossenen Gehäuse. Stopfen für Bassreflexöffnungen braucht er deshalb nicht, sie liegen auch nicht bei.

Single-Bolt-Through-Verschraubung

Statt herkömmlicher Treiberbefestigungen hält jeweils eine einzelne Gewindeschraube den Treiber. Sie setzt hinten an der Rückwand an und durchläuft das Gehäuse bis zum Chassis. Jede dieser Schrauben stützt ihren Treiber wie eine starre Strebe ab und entkoppelt ihn mechanisch von der Schallwand. So sollen Vibrationen und Resonanzen im Gehäuse abnehmen.

Auspacken in drei Schritten

Gummifüße unter das Gehäuse

Kommt der Center in ein Regal oder auf einen Ständer, den nicht Monitor Audio herstellt, gehören die selbstklebenden Gummifüße unter die Ecken seines Bodens. Sie helfen dabei, den Lautsprecher von der Stellfläche zu isolieren, und mindern die Gefahr, dass er verrutscht.

Auf die Sitzplätze ausrichten

Richten Sie den Center so aus, dass er auf die Sitzposition zeigt, und bringen Sie ihn ungefähr auf Ohrhöhe.

In den AV-Systemen der Serie

Drei fertige AV-Systeme hat Monitor Audio aus der Bronze-Serie 7G zusammengestellt, und in jedem davon übernimmt ein Bronze Centre 7G den Mittelkanal. Zum Bronze 50 5.1 AV System gehören außerdem zwei Bronze 50 7G, ein Paar Bronze On-Wall 7G und ein Vestra W10. Das Bronze 300 5.1 AV System kombiniert ihn mit zwei Bronze 300 7G, einem Vestra W12 und wiederum zwei Bronze On-Wall 7G.

Im Bronze 300 7.1.2 Dolby AV System stehen ihm zwei Bronze 300 7G, ein Paar Bronze 50 7G, Bronze On-Wall 7G, die Dolby-Atmos-fähigen Bronze AMS 7G und ein Vestra W15 zur Seite.

Subwoofer und Bassmanagement

Ein Subwoofer-Modell gibt es in der Bronze-Serie 7G nicht, in den Systemen übernimmt diese Aufgabe einer aus der Vestra-Serie. Arbeitet ein Subwoofer mit, stimmen Sie das Zusammenspiel über die Übergangsfrequenzen von Lautsprechern und Subwoofer sowie über den Aufstellort des Subwoofers ab. Steht er in einer Ecke, regt er unter Umständen einzelne Raumresonanzen zu stark an.

Wirkt der Bass insgesamt zu schwach, kontrollieren Sie die Lautsprechergröße im AV-Receiver: Stehen die Lautsprecher dort auf „Groß“, schickt die Einstellung „Klein“ mehr tiefe Frequenzen zum Subwoofer.

Selbstklebende Gummifüße für die Unterseite

Inbusschlüssel für die Halteschrauben der Treiber

In vier Schritten an die Wand

Kabel auf oder in der Wand

Ob die mitgelieferten Wandabstandshalter zum Einsatz kommen, hängt vom Kabelweg ab. Verläuft das Lautsprecherkabel außen auf der Wand, stecken Sie die Abstandshalter vor dem Einhängen in die Ecken der Rückseite. So bleibt hinter dem Lautsprecher Raum für das Kabel. Kommt das Kabel dagegen direkt aus der Wand, hängt der Lautsprecher ohne Abstandshalter.

6 Zoll für Bass und Mitten

Unterhalb der Übergangsfrequenz arbeitet ein Konustreiber mit 6 Zoll (152 mm). Angetrieben wird er von einem großen Magneten, die Schwingspule misst 28,5 mm im Durchmesser. Die Sicke wurde optimiert. Die progressive Zentrierspinne ist neu entwickelt und soll dafür sorgen, dass der Treiber auch bei weitem Hub linear arbeitet.

Goldkalotte im UD-Waveguide

Oberhalb der Übergangsfrequenz übernimmt der C-CAM-Gold-Hochtöner mit seiner 25-mm-Kalotte (1 Zoll). Ein geätztes Aluminiumgitter mit Sechseckmuster schützt die Kalotte. Die Belüftung hinter der Kalotte wurde überarbeitet, damit die Kalotte von 2 kHz bis 3 kHz mehr Pegel verkraftet. Hinzu kommt ein neuer Kompressionsring.

Der UD-Waveguide rund um die Kalotte dient dazu, Hochtöner und Tief-/Mitteltöner zeitlich besser in Einklang zu bringen. Er erlaubt eine tiefere Übergangsfrequenz und verteilt den Hochton breiter.

HiVe II und 47 Hz

Das flache Gehäuse ist ein Bassreflexgehäuse, seine Abstimmung liegt bei 47 Hz. Die Bassreflextechnik HiVe II soll Luftverwirbelungen in der Bassreflexöffnung verringern und die Entlüftung des Gehäuses unterstützen.

Neu entworfene Weiche

Bei 3,0 kHz übergibt die passive Frequenzweiche an den Hochtöner. Sie wurde für die Bronze-Serie 7G neu entworfen. Jedes Bauteil durchlief strenge Messungen, zusätzlich wurde die Polarität vermessen.

Gehalten von hinten

Die Treiber sind mit der Single-Bolt-Through-Verschraubung befestigt: Je Treiber führt eine einzige Gewindeschraube von der Rückwand durch das Gehäuse nach vorn. Ziel dieser Konstruktion sind geringere Vibrationen und Resonanzen im Gehäuse.

Ein Klemmenpaar

Hinten am Gehäuse sitzt ein einzelnes Klemmenpaar. Pro Lautsprecher führen Sie also ein zweiadriges Lautsprecherkabel vom Verstärker heran. Achten Sie bei allen Kanälen darauf, Plus und Minus nicht zu vertauschen.

Passender Verstärker

Empfohlen sind 30 bis 100 W an 8 Ohm beziehungsweise 50 bis 200 W an 4 Ohm (RMS, Musiksignal). Bei 17 kHz fällt die Impedanz auf ihren tiefsten Wert, 4,7 Ohm.

Wenn der Bass dröhnt

Ist das Zimmer klein (rund 9 m²) oder betont es tiefe Töne ohnehin kräftig, helfen die beiliegenden Bassreflex-Stopfen. Eingesetzt dämpfen sie den Bereich um die Abstimmfrequenz und verringern so das Dröhnen. Bis wohin der Bass hinunterreicht, ändert sich nicht.

Links, Mitte, rechts

An der Frontwand übernimmt der Lautsprecher die Kanäle links, Mitte und rechts. Senkrecht und waagerecht montierte Exemplare lassen sich dabei kombinieren, wie auf dem Bild mit zwei hochkant und einem quer hängenden On-Wall rund um den Fernseher.

Seitlich und hinten

Ebenso ist er für die Surroundkanäle gedacht, also seitlich vom Sofa oder an der Wand dahinter.

Fertige AV-Systeme

Monitor Audio bietet zwei 5.1-Systeme der Bronze-Serie 7G an, in denen je ein Paar On-Wall steckt. Im einen spielen sie mit zwei Bronze 300 7G und einem Vestra W12, im anderen mit zwei Bronze 50 7G und einem Vestra W10, dazu kommt jeweils ein Bronze Centre 7G. Auch das 7.1.2-System mit Dolby Atmos enthält den On-Wall.

Subwoofer

Zur Bronze-Serie 7G gehört kein Subwoofer, für den Tiefbass kommen Modelle der Vestra-Serie dazu. Trennfrequenz und Platz des Subwoofers passen Sie beim Einrichten an Ihren Raum an. Steht er in einer Ecke, kann er einzelne Resonanzen des Raums zu stark anregen.

Das liegt bei

Wandlautsprecher Bronze On-Wall 7G

Bohrschablone für die Wandmontage

Wandabstandshalter

Bassreflex-Stopfen

Inbusschlüssel für die Treiber-Halteschrauben

Auspacken

Warum geschlossen

Das Gehäuse des W12 hat keine Bassreflexöffnung. Die geschlossene Bauweise soll die Aufstellung erleichtern und kommt engen Stellplätzen entgegen.

Innen ausgesteift

Die MDF-Wände sind innen mit sehr steifen Streben verbunden. Dadurch rücken Gehäuseresonanzen in einen Frequenzbereich, der oberhalb dessen liegt, was der Treiber wiedergibt.

Verwandt mit Anthra

Entwickelt wurde die Vestra-Serie parallel zu den Anthra-Subwoofern von Monitor Audio. Erkenntnisse aus der Anthra-Entwicklung flossen direkt in die Vestra-Modelle ein.

Stoffbezug und Farben

Die Front deckt ein fest montierter Stoffbezug ab, abnehmen lässt er sich nicht. Zur Wahl stehen Mattweiß und Mattschwarz.

Endstufe

Eine Class-D-Endstufe versorgt den Treiber. Die Leistungsangabe oben gilt kurzzeitig (RMS), als Dauerleistung ist sie nicht zu verstehen.

Pegel

Den Lautstärkeregler stellen Sie zunächst auf Minimum. Bei laufender Musik oder einem Film, den Sie gut kennen, drehen Sie ihn langsam auf, bis Bass und Hauptlautsprecher ausgewogen zusammenspielen. Am AV-Receiver hilft dabei der Testton aus dem Einrichtungsmenü. Gut eingestellt, verrät der Klang kaum noch, wo der W12 steht.

Phase

Der Phasenschalter bringt den W12 mit Ihren Hauptlautsprechern in Einklang. Entscheiden Sie am Hörplatz, welche der beiden Stellungen passt; in der Regel ist das 0 Grad.

Betriebsart

Der Strommodus-Schalter hat zwei Stellungen. „Ein“ hält den Subwoofer dauerhaft in Betrieb. Bei „Auto“ springt er an, wenn ein Signal über 3 mV eintrifft, und geht nach 20 Minuten ohne Signal in Standby. Alternativ schaltet Ihr AV-Receiver den W12 über den 12-V-Trigger-Eingang ein und aus.

Netzschalter und LED

Der Netzschalter auf der Rückseite muss eingeschaltet sein, damit der W12 überhaupt arbeitet. Bei längeren Pausen schalten Sie ihn dort aus. An der Front zeigt eine LED den Zustand: Rot steht für Bereitschaft, Orange für Betrieb, rotes Blinken für einen Fehler.

Zweikanal

Bei einer Stereoanlage verbinden Sie den Vorverstärkerausgang über zwei Cinch-Kabel mit den unsymmetrischen Stereo-Eingängen. Liefert Ihr Verstärker ein Mono-Signal für den Subwoofer, belegen Sie nur einen der beiden. In beiden Fällen bestimmt der Frequenzweichen-Regler des W12, bis zu welcher Frequenz er spielt.

Für den Start stellen Sie die Phase auf 0 Grad und wählen die Frequenz nach der Tabelle. Danach stimmen Sie den Pegel wie oben beschrieben mit Musik nach, die Sie gut kennen.

Mehrkanal

Am AV-Receiver nutzen Sie den LFE-Eingang und ein einzelnes Kabel. Der Frequenzweichen-Regler gehört dann ganz nach oben auf LFE, die Trennung erledigt der Receiver. Während der automatischen Einmessung steht die Lautstärke auf 10 bis 12 Uhr und der Strommodus auf „Ein“. Prüfen Sie hinterher, ob die Trennfrequenz in etwa der Tabelle entspricht und der Subwooferpegel innerhalb von plus/minus 3 dB liegt.

Richtwerte für die Übergangsfrequenz

Der Regler selbst beginnt bei 32 Hz, bei großen Standlautsprechern nutzen Sie also den Bereich bis 80 Hz.

Kabel

Lautsprecherausgänge eines Verstärkers lassen sich nicht anschließen, es gibt nur Cinch-Eingänge für Line-Pegel. Halten Sie die Cinch-Leitungen unter 10 m. Erst wenn alle Signalkabel stecken, kommt das Netzkabel dran, und umgesteckt wird nur bei ausgeschaltetem Subwoofer.

Silver-Serie 8G

Alle drei AV-Systeme, die Monitor Audio aus der Silver-Serie 8G zusammenstellt, setzen beim Tiefbass auf den W12. Das gilt für das Silver 50 5.1 und das Silver 300 5.1 ebenso wie für das 7.1.4-System mit Höhenkanälen.

Bronze-Serie 7G

In der Bronze-Serie 7G ist der W12 Teil des 5.1-Systems rund um zwei Bronze 300 7G.

Mehr als ein Subwoofer

Der W12 lässt sich auch zu mehreren betreiben. Sinnvoll ist das in einem großen Raum, den ein einzelner Subwoofer nicht ausreichend versorgt, oder für sehr hohe Pegel. Gut im Raum verteilt, können mehrere Subwoofer die stärksten Raummoden auslöschen. Der Bass verteilt sich dann gleichmäßiger, wovon vor allem Räume mit mehreren Hörplätzen profitieren.
