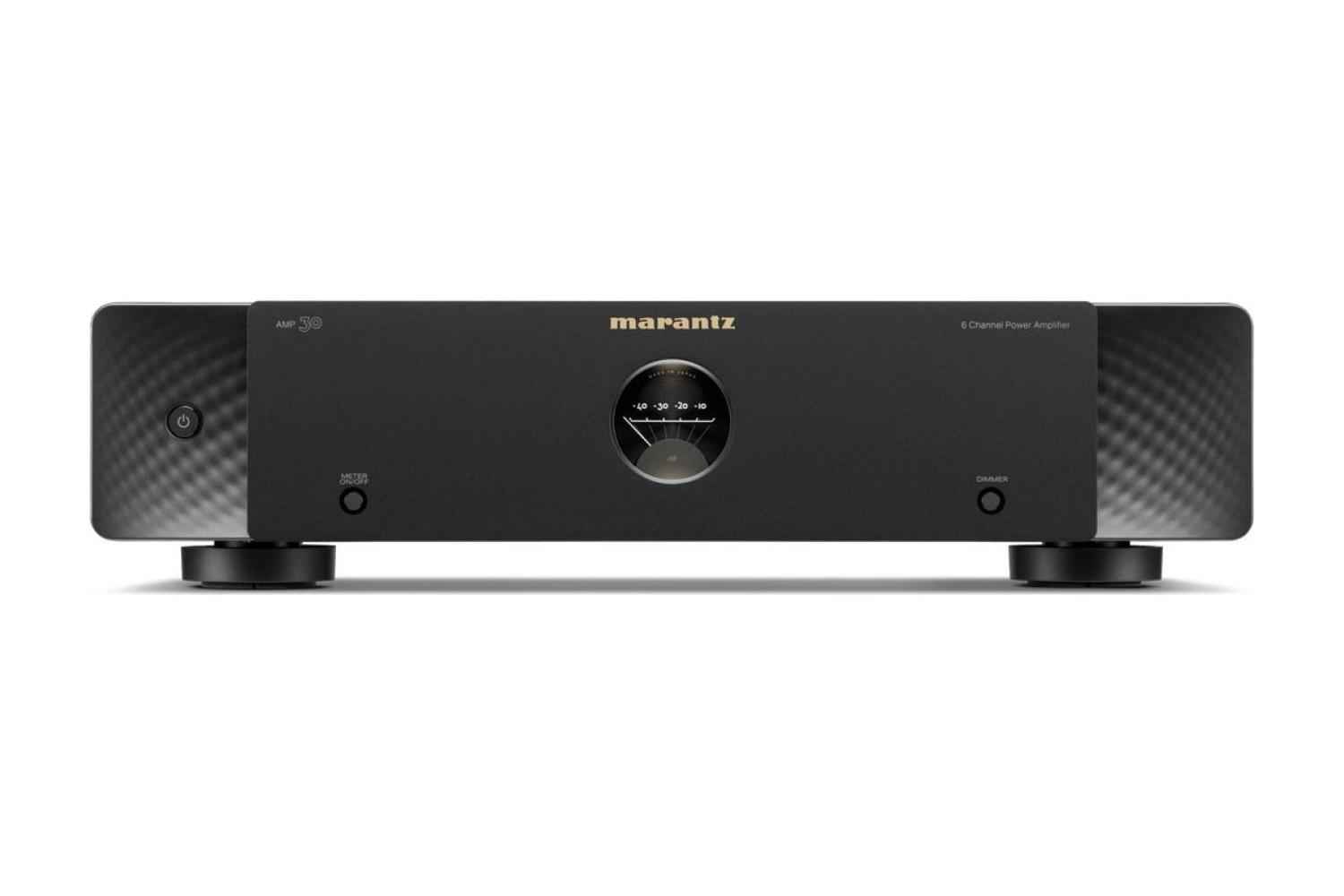

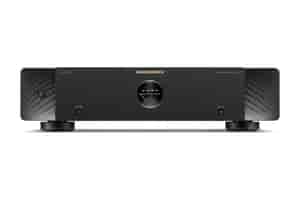

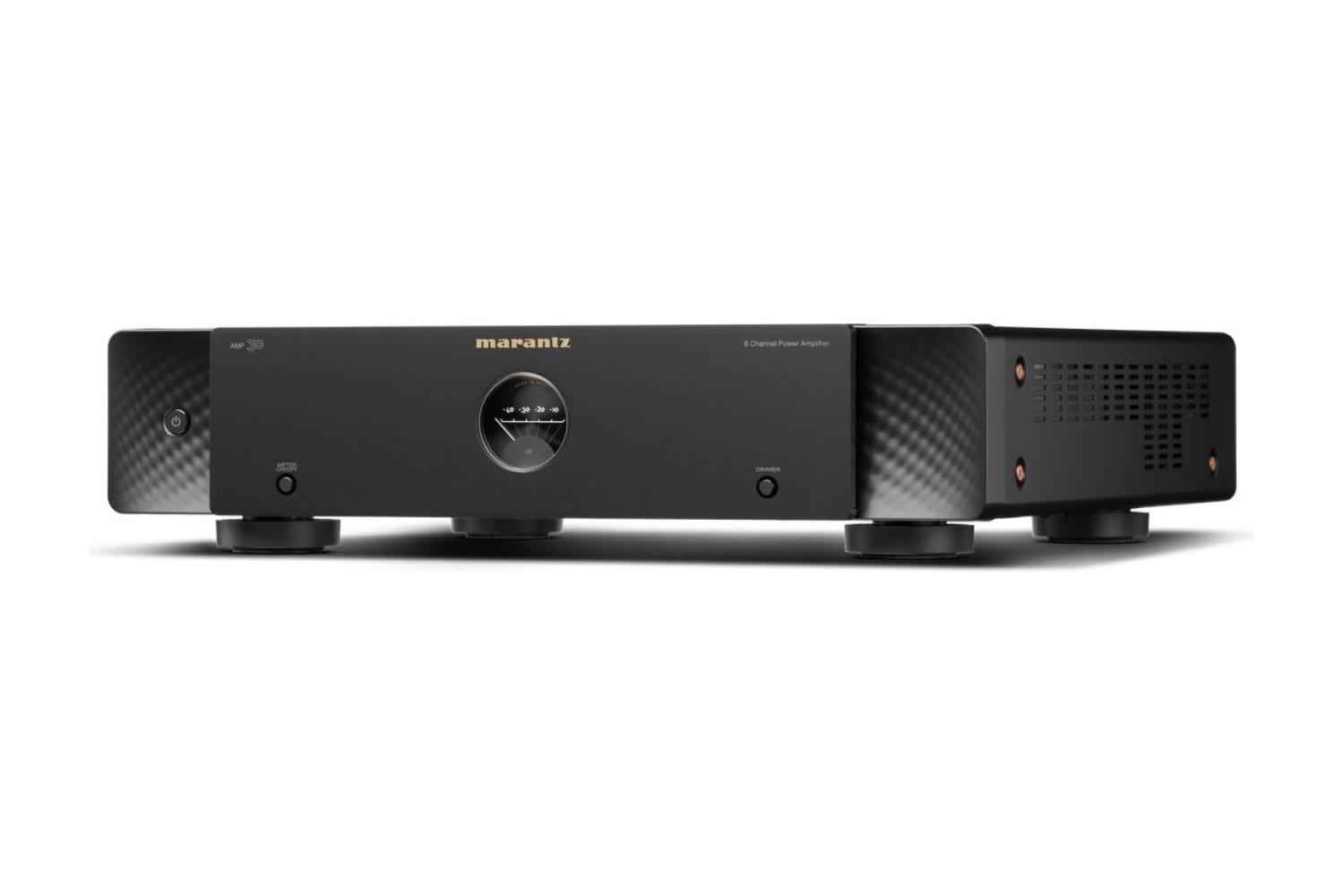

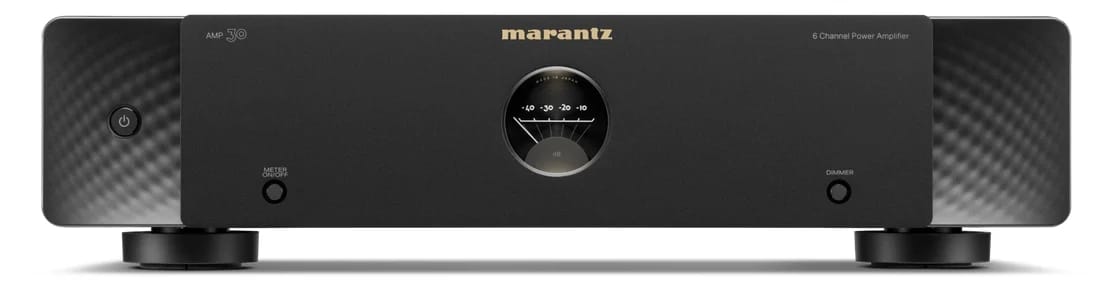

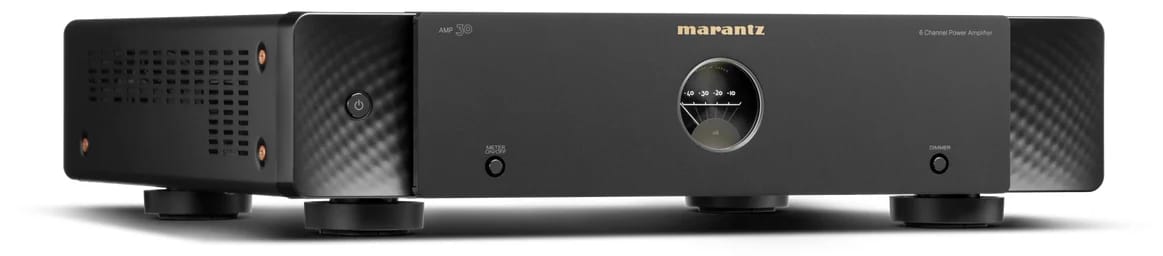

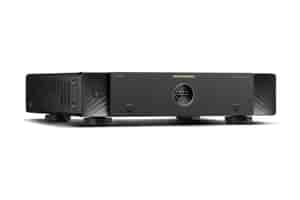

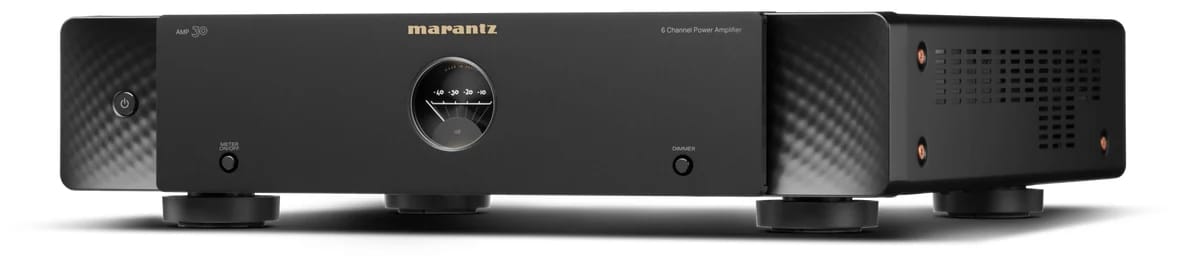

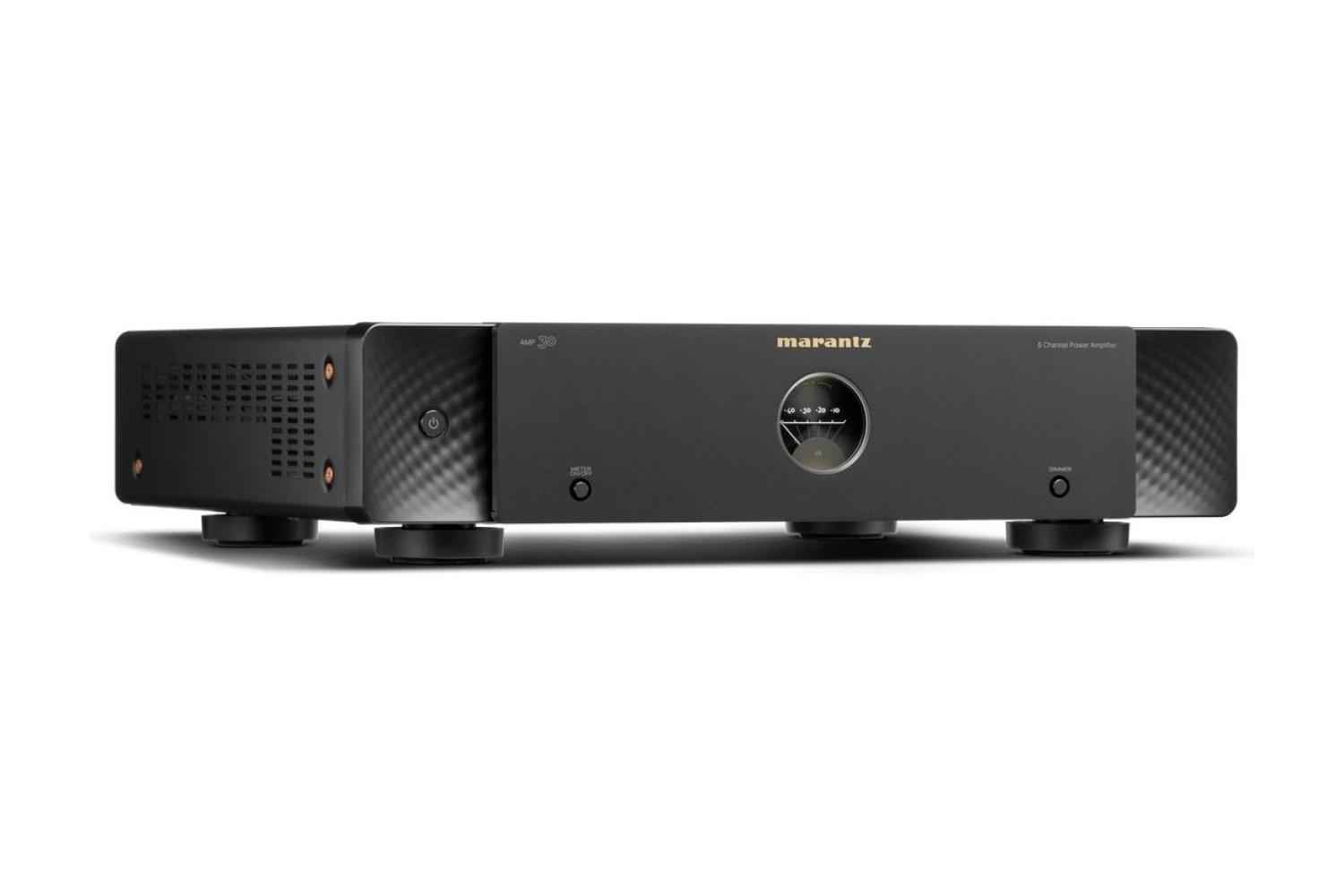

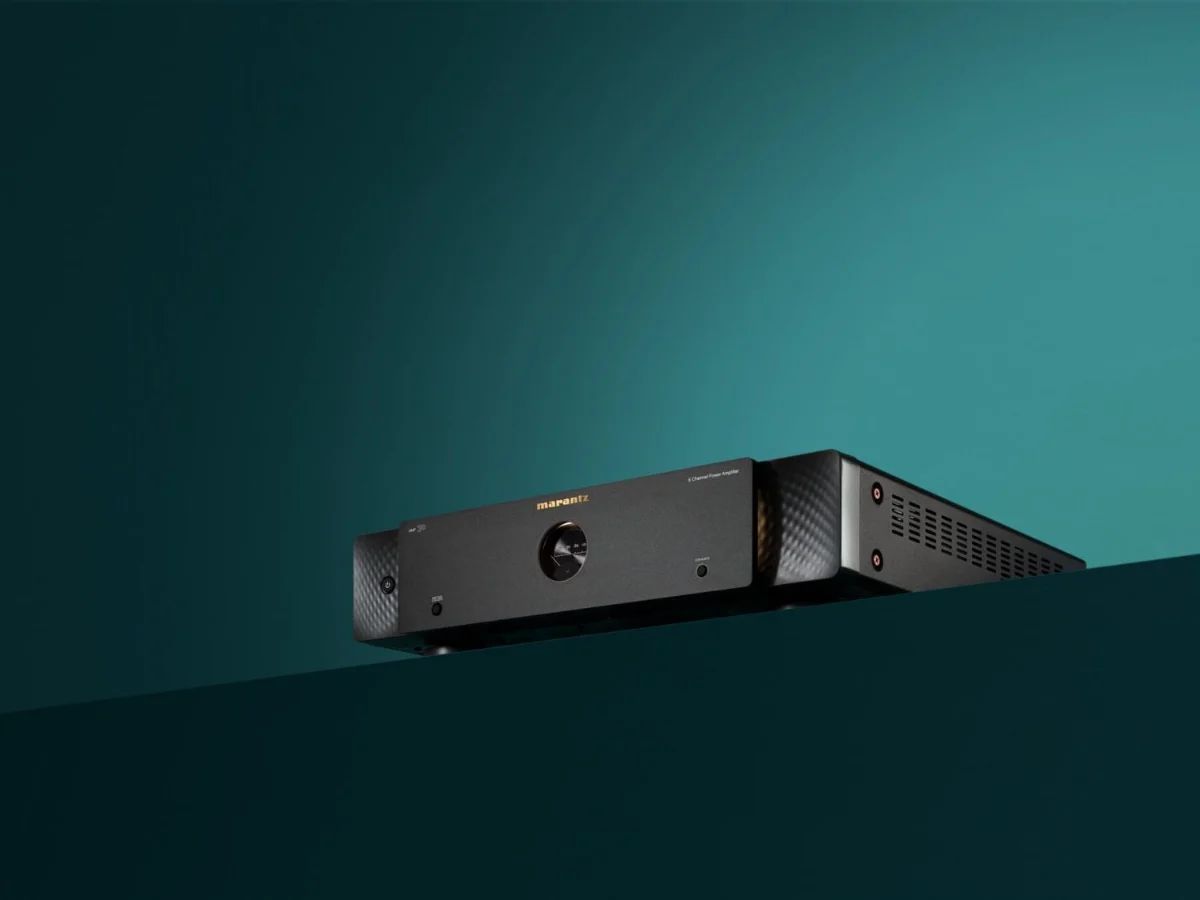

Marantz AMP 30 6-Kanal-Endstufe

Class-D-Schaltverstärker

Das Schaltverstärkermodul arbeitet in Class-D-Technik und hält die Verzerrungen über den gesamten Frequenzbereich gering. Außerdem hängt der Frequenzgang kaum davon ab, welche Impedanz die angeschlossenen Lautsprecher haben.

HDAM für feine Details

Kombiniert ist das Schaltverstärkermodul mit einer schnellen HDAM-Verstärkerschaltung. Sie ist darauf ausgelegt, auch die feinen Nuancen von DSD-Aufnahmen und hochauflösenden Audioquellen genau wiederzugeben.

Der Wahlschalter

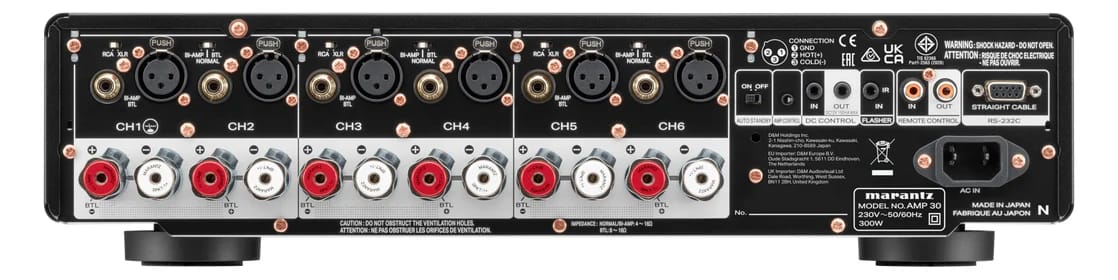

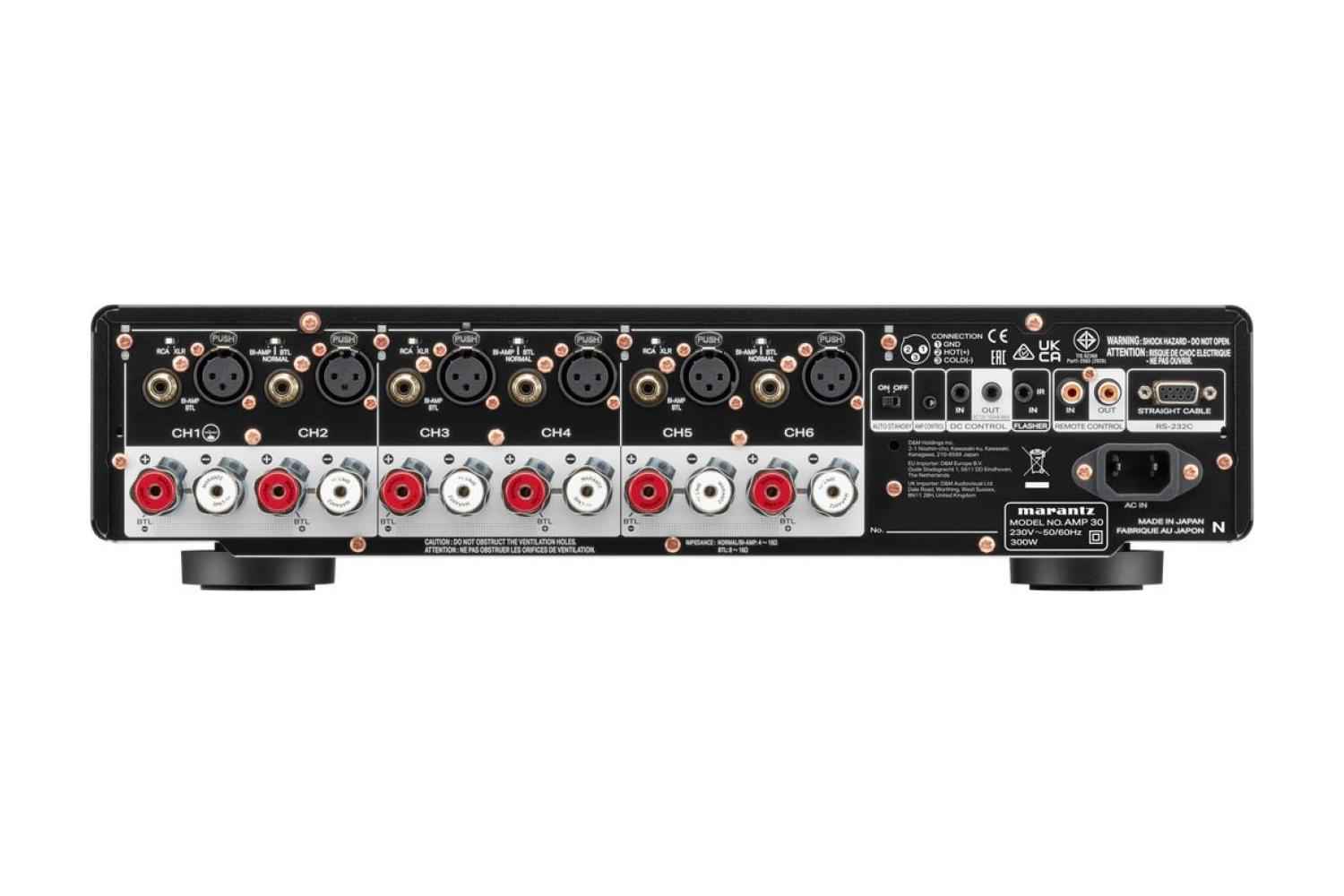

Mit dem Wahlschalter NORMAL/BI-AMP/BTL an der Rückseite stellen Sie die Betriebsart ein. Für Bi-Amp und BTL brauchen Sie kein zusätzliches Kabel vom Vorverstärker.

Bi-Amp

Der Bi-Amp-Anschluss ist für Lautsprecher mit getrennten Anschlüssen für Hoch- und Tieftöner gedacht. Getrennte Verstärkerkanäle treiben dann Hoch- und Tieftonbereich unabhängig voneinander an. Entfernen Sie dafür am Lautsprecher die Kurzschlussplatte oder das Kabel zwischen den Anschlüssen für Hoch- und Tieftöner.

BTL

Bei einer BTL-Verbindung (Brücke) treiben zwei Kanäle gemeinsam einen Lautsprecher an. Aus einem Eingangssignal geben beide Verstärker gegenphasige Signale aus. Das ergibt eine hohe Leistung pro Lautsprecher, außerdem fließt der Strom, der den Lautsprecher antreibt, nicht direkt in den Erdungsstromkreis. Im BTL-Modus stehen so drei Kanäle mit höherer Leistung bereit. Die Lautsprecher brauchen dafür eine Impedanz von 8 bis 16 Ohm.

AMP CONTROL

Über die AMP CONTROL-Buchsen verbinden Sie die Endstufe mit einem Marantz-Vorverstärker, der ebenfalls AMP CONTROL-Buchsen hat. Schaltet der Vorverstärker ein oder in den Standby, folgt die Endstufe. Stellen Sie die Helligkeit seines Displays ein, übernimmt die Beleuchtung der Endstufe dieselbe Einstellung.

Die AMP CONTROL-Verbindung zum AV-Vorverstärker ist erdfrei. Über sie entsteht also keine Erdschleife, die den Klang beeinträchtigen könnte.

REMOTE CONTROL

An die REMOTE CONTROL-Anschlüsse kommen Marantz-Geräte mit denselben Anschlüssen. Auch über diese Verbindung schaltet die Endstufe mit einem Marantz AV-Vorverstärker zwischen Ein und Standby um. Außerdem nutzen Sie die Anschlüsse, wenn Sie die Endstufe per Fernbedienung bedienen möchten.

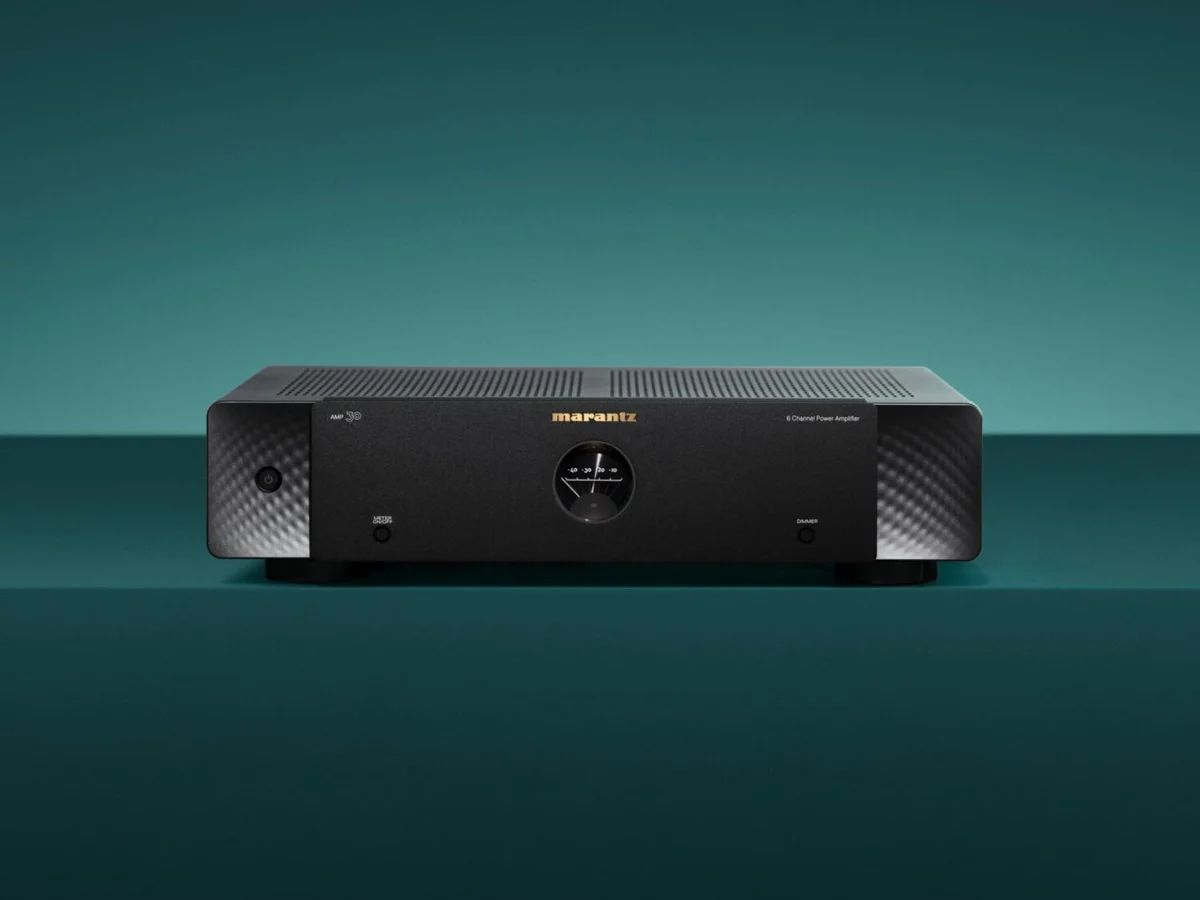

Herstellerbild Marantz

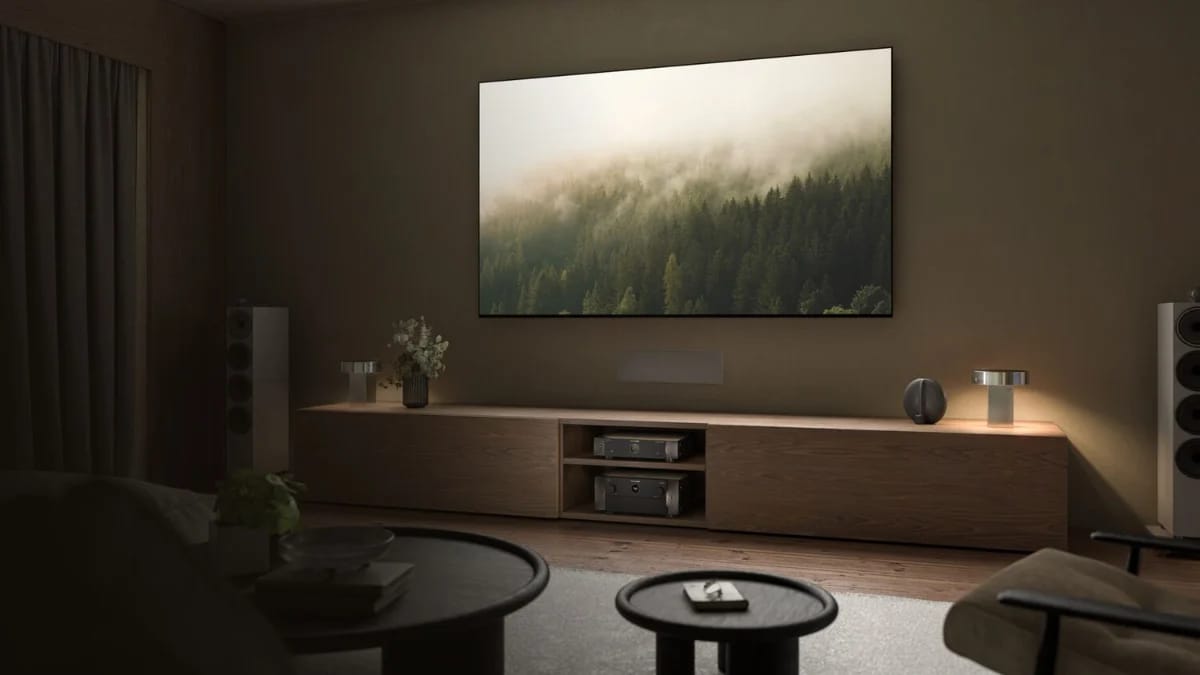

Mehr Kanäle für große Heimkinos

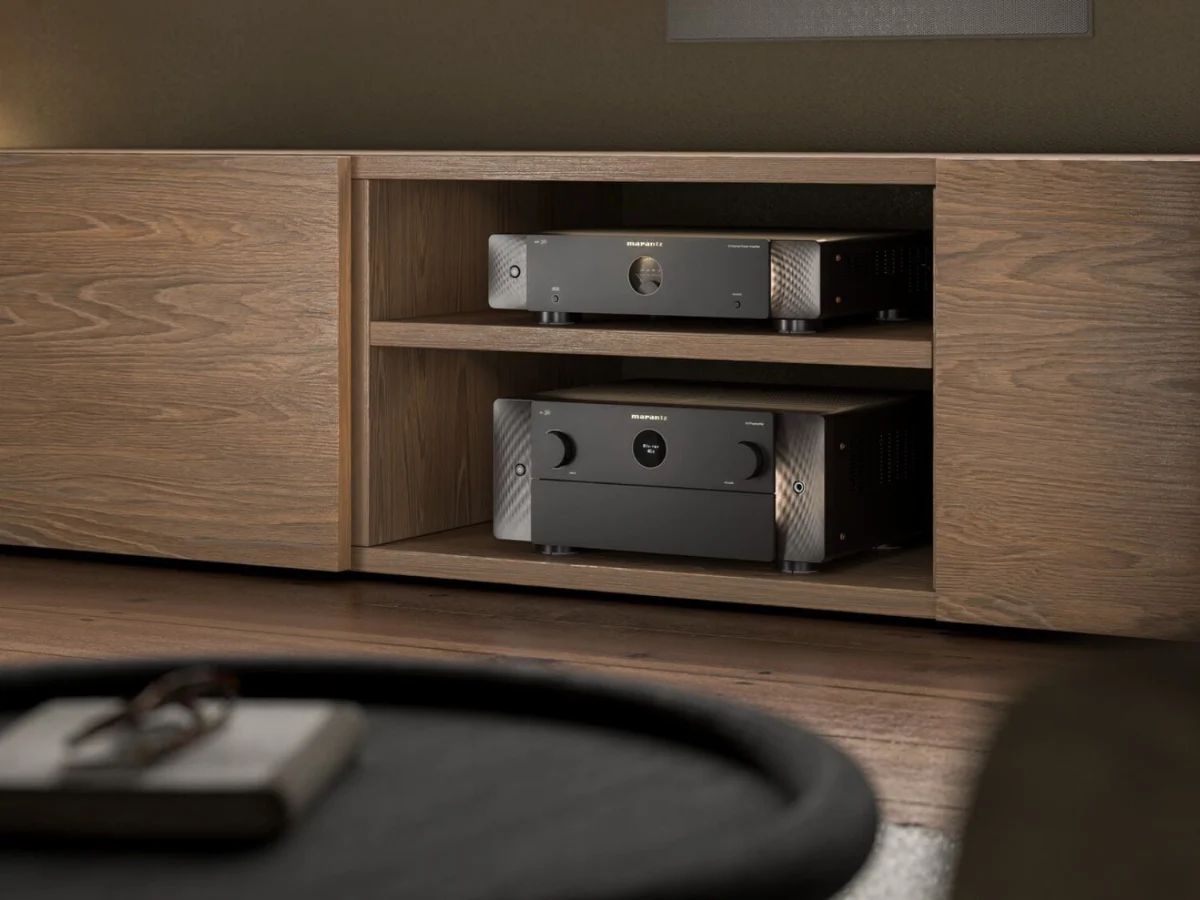

Gedacht ist der AMP 30 für den Betrieb an einem AV-Vorverstärker wie dem Marantz AV 30, er lässt sich aber auch mit Marantz AV-Receivern kombinieren. Für umfangreichere Heimkinos koppeln Sie ihn mit weiteren Endstufen vom Typ AMP 30, AMP 20 oder AMP 10.

DC-Trigger

Liegt an der Buchse DC CONTROL IN eine Spannung von 5 bis 15 V an, schaltet sich die Endstufe ein. Eine Spannung außerhalb dieses Bereichs beschädigt das Gerät. Über DC CONTROL OUT gibt die Endstufe ein Steuersignal mit maximal 12 V DC und 150 mA aus. Verwenden Sie dafür ein Monokabel mit Mini-Stecker, kein Stereokabel.

Infrarot im Schrank

Steht die Endstufe in einem Schrank, schließen Sie einen handelsüblichen IR-Verstärker an die Buchse FLASHER IN an. Dann kommen Fernbedienungsbefehle auch dort an.

RS-232C

Über die Schnittstelle RS-232C binden Sie die Endstufe in eine Heimautomation ein, deren Steuerung einen RS-232C-Anschluss hat.

Endstufe Marantz AMP 30

Verstärker-Steuerkabel (AMP CONTROL-Anschlusskabel)

Fernsteuerkabel (Anschlusskabel für die Fernbedienung)

Netzkabel

Kurzanleitung und Sicherheitshinweise

Den AMP 30 gibt es in Schwarz.
